Cómo elegir paneles LED: óptica, montaje y mantenimiento

Para una obra nueva o una sustitución, confirmamos las prestaciones en la ficha del equipo que se suministrará; los formatos y potencias de las tablas son ejemplos. Esta guía nos permite separar diseños laterales y retroiluminados y ordenar la revisión de sus componentes. Además de dimensiones y luz necesaria, examinamos materiales y electrónica. Cada decisión de regulación, óptica o mantenimiento se repite en numerosas unidades, porque el panel suele ocupar una superficie importante del techo y formar conjuntos de luminarias.

¿Qué tipos de paneles luminosos existen?

Puedes clasificar los paneles por varios criterios y combinarlos según el espacio que vayas a iluminar. Las familias siguientes te ayudan a distinguir las opciones disponibles:

1. Clasificación por la ubicación de los emisores

• El panel LED retroiluminado sitúa los emisores detrás del difusor. La separación entre LED y la cámara de mezcla influyen en la uniformidad. La referencia cita un formato 595*595, 4000lm, un espesor superior a 45mm y uniformidad por encima de 0.9; son ejemplos que deben comprobarse en la ficha, no prestaciones de todo panel retroiluminado.
• Paneles LED con iluminación lateral Utilizan una placa guía para repartir la luz de los emisores del perímetro. La referencia cita formatos 595*595, flujo por debajo de 3000lm, espesor ≤15mm y uniformidad de hasta 0.85. No son límites universales: compare la referencia y evite suciedad o deformaciones durante el montaje.

2. Clasificación por el sistema de fijación

• Panel luminoso empotrado LED. Se integra en el hueco o módulo de techo compatible, utilizando el sistema de apoyo o fijación previsto.
• Panel luminoso de superficie LED. Puede utilizarse cuando no existe alojamiento para empotrar. Algunas referencias requieren un marco de superficie independiente y otras incorporan su propio cuerpo de montaje.
• Panel LED suspendido. Se instala mediante un kit de suspensión compatible, con los anclajes y la alimentación previstos para el modelo.

3. Clasificación por las prestaciones incorporadas

• Panel de luz regulable LED. Requiere un driver regulable compatible con el módulo y el control. No basta con sustituirlo por cualquier driver regulable. Entre las opciones están el corte de fase TRIAC, 0/1-10V y DALI. Consulte este blog para comparar las soluciones de regulación TRIAC, 0-10V y DALI.

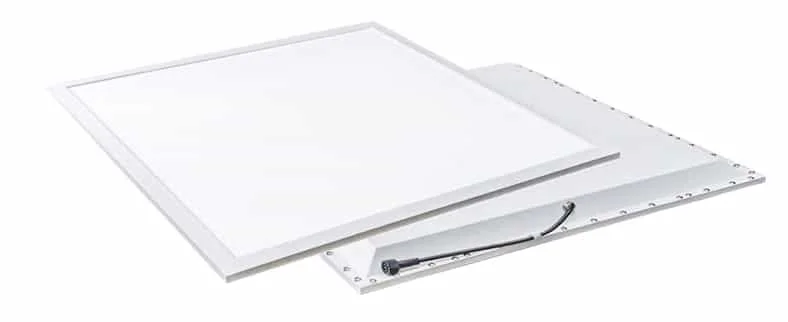

• Panel LED estanco. La envolvente, las juntas y las conexiones deben corresponder al montaje ensayado. Los grados citados para las distintas referencias Panel LED estanco son IP44, IP54, IP65 e IP68. Compruebe el alcance de la protección y las condiciones del lugar: no son grados intercambiables ni autorizan cualquier uso en zonas húmedas.

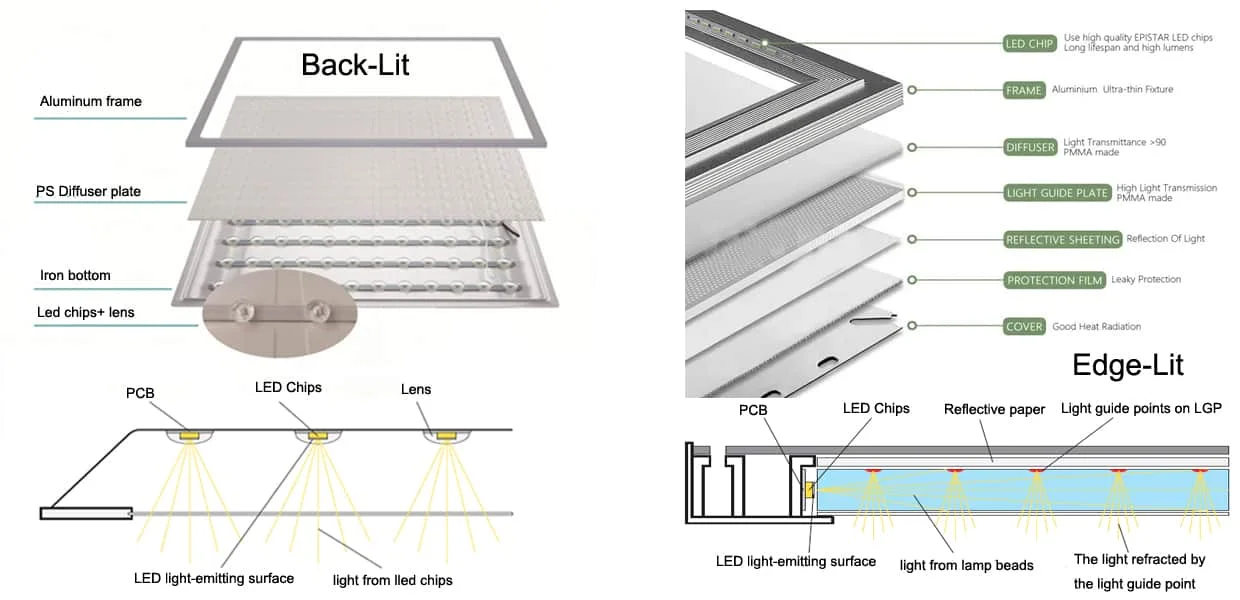

¿Cómo funciona el panel de luz LED?

Para distinguir un panel lateral de uno retroiluminado, fíjate en dónde se sitúan los emisores y en el recorrido que sigue su luz hasta salir del equipo.

Recorrido de la luz cuando los emisores están en el perímetro

En el diseño lateral puedes identificar una guía que recibe la luz de los LED del borde y la conduce hacia el difusor. El reflector recupera parte de esa emisión. Para valorar el resultado, considera todo el sistema: emisores, guía, difusor y ensamblaje.

Recorrido de la luz cuando los emisores están detrás del difusor

Si examinas un panel retroiluminado, encontrarás el difusor y el cuerpo junto a tiras o placas LED; según la referencia, sus lentes ayudan a distribuir la emisión.

En esta construcción, la emisión llega directamente a la superficie de salida sin pasar por una placa guía lateral. Puedes seguir su recorrido desde los chips, a través de las lentes que la reparten y de la reflexión en la cubierta trasera, hasta el difusor.

Descripción y texto de la imagen

• retroiluminado
• Marco de aluminio
• Placa difusora PS
• Chapa posterior de hierro
• Chips LED y lentes
• Chips LED
• Lente
• Superficie emisora del panel LED
• Luz procedente de los LED
• CHIP LED
• La imagen identifica componentes EPISTAR; confirme el módulo del producto ofertado.
• Vida útil y flujo: comprobar la ficha de la referencia.
• MARCO
• Luminaria ultrafina de aluminio
• DIFUSOR
• Transmitancia de luz >90
• Fabricado en PMMA
• PLACA GUÍA DE LUZ
• Alta transmisión de luz
• LÁMINA REFLECTANTE: recupera parte de la luz
• PELÍCULA DE PROTECCIÓN
• Película de protección
• Cubierta posterior
• papel reflectante
• Disipación del calor
• Iluminación lateral
• Puntos de guía de luz en LGP
• Luz emitida por los LED
• Luz dirigida por los puntos de la guía óptica

Consulta también Paneles LED para comparar referencias. Antes de elegir el montaje, comprobamos que la unidad completa ofrezca la uniformidad y el confort previstos. Los accesorios compatibles permiten instalarla empotrada, suspendida o en superficie. La luz se distribuye en un plano mediante emisores y óptica: una guía en el diseño lateral, o LED detrás del difusor en el retroiluminado.

Qué piezas forman el conjunto del panel

1. Estructura del marco. Al comparar paneles, revisa la construcción y el material, porque ambos determinan su rigidez y su participación en la disipación. Entre los materiales citados figuran acero, PC, aleación de aluminio, A6063 y soluciones mixtas de plástico y aluminio; el marco también sujeta el conjunto.

Revisamos las uniones, los acabados y la forma de fijación junto con las dimensiones y la rigidez necesarias. No estimamos la resistencia del marco únicamente a partir de su precio o de cuánto pesa.

2. Módulo emisor. Para valorar la cantidad de chips, relaciónala con la corriente de funcionamiento y la óptica. El módulo condiciona no solo el coste, sino también el flujo, la reproducción del color y la temperatura de color.

No deduzcas la calidad contando emisores: necesitas conocer su distribución, su óptica y la corriente de trabajo. SMD2835 y SMD4014 identifican encapsulados; HONGLI, SANAN, SAMSUNG y Lumileds aparecen como ejemplos de proveedores de componentes, sin asegurar que todos los paneles HOYUWO LED los incorporen.

3. Guía óptica. Confirmamos en la documentación qué material utiliza la referencia y qué prestaciones declara; el artículo cita PMMA, MAS y PS. Esta pieza conduce hacia el difusor la luz introducida por el perímetro y trabaja con el reflector para aprovecharla y repartirla de manera uniforme.

Cuando busques un repuesto, ajusta la guía al diseño óptico, no solo al espesor: el intervalo de 1,6–3,0 mm describe ejemplos de fabricación. El material, su formulación y la exposición térmica y ambiental afectan al envejecimiento. Por eso no puedes atribuir automáticamente dos años a PS, tres a MAS ni cinco años de garantía a PMMA.

4. Superficie difusora. Puedes encontrarla en PC, acrílico, PS, PP y otros materiales; su formulación y acabado influyen en la transmisión y en cómo envejece. Su función consiste en repartir la emisión y hacer menos visibles los puntos LED, sin que exista un orden universal de precios entre materiales.

Un diseño retroiluminado puede requerir una forma de difusor distinta de la utilizada en uno lateral. Para seleccionarlo, consideramos rigidez y mezcla de luz, además de los espesores de ejemplo de 0,8–1,2 mm. No sustituimos la ficha de la pieza por cifras genéricas de transmisión como 92%, 88% y 80%: el grado del material y su acabado condicionan tanto ese valor como el envejecimiento.

5. Lámina de reflexión. Detrás de la guía puedes encontrar este elemento, citado habitualmente como RW250, cuya función es recuperar luz residual y mejorar su aprovechamiento.

6. Cierre trasero. Al revisar la referencia, comprueba su geometría y espesor. Esta pieza puede ser metálica con acabado reflectante y participa en el soporte del panel, la gestión térmica y el comportamiento óptico.

Para estudiar la modulación usamos un ensayo apropiado al uso previsto; ni el precio ni una imagen del móvil acreditan el aislamiento o las protecciones. Verificamos estos datos en la documentación del driver, junto con corriente, intervalo de tensión, regulación y condiciones ambientales compatibles con el panel.

8. Accesorios de fijación. Seleccionamos soportes o sistemas de suspensión previstos tanto para la luminaria como para el techo que los recibirá.

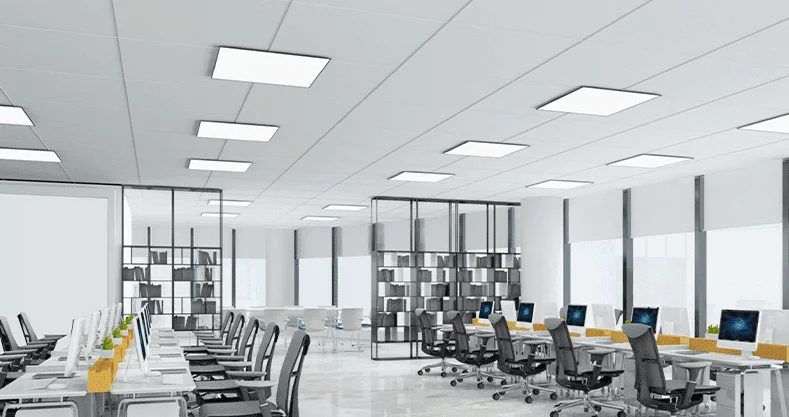

Aplicación del panel LED

Puedes integrar paneles en entornos muy diversos cuando su distribución, consumo y apariencia responden al proyecto. Entre los usos habituales se encuentran los siguientes:

• Techos, incluidas sustituciones de luminarias fluorescentes con rejilla;
• Paredes, si la referencia permite ese montaje;
• Integración decorativa compatible con la disipación y el acceso al equipo;
• Otros alojamientos expresamente admitidos por el fabricante.

Encontrarás esta solución en oficinas y comercios, centros educativos y sanitarios, viviendas o aparcamientos. La presencia del mismo formato en estos espacios no implica que todos requieran idénticas prestaciones.

¿Qué potencias y dimensiones tienen las luces del panel?

Antes de pedir una referencia, contrastamos su ficha dimensional y luminosa con el proyecto. Los formatos y potencias reunidos en la tabla sirven únicamente como ejemplos.

Dimensiones	300×300mm (ftx1ft)	600x300mm(panel LED 1×2 )	600x600mm(2×2pies)	1200x300mm (4ftx1ft)	1200x600mm (4ft x 2ft)
Potencia	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Nota 1: no atribuimos una potencia mayor a cualquier panel retroiluminado del mismo tamaño; comprobamos si la referencia concreta admite esa posibilidad.

Nota 2: verificamos las condiciones de fabricación y la disponibilidad cuando el proyecto requiere 1200x150mm, 1200x200mm o 1200x1200mm.

¿Cómo instalar las luces del panel LED?

Puedes consultar el esquema de pasos o la guía disponible para estas 4 formas de fijar un panel al techo:

Integración del panel en un techo modular

Antes de intervenir, verificamos qué función cumple cada elemento del techo para evitar retirarlo o modificarlo indebidamente. La instalación se realiza sin tensión y conforme al esquema y las condiciones del fabricante; también comprobamos apoyos, medidas y acceso al driver.

Fijación del panel mediante suspensión

Ajustamos altura y alimentación siguiendo las instrucciones del fabricante y comprobamos las fijaciones y su reparto en el kit compatible. El montaje ilustrado muestra 4 cables sujetos en 4 puntos de suspensión.

Fijación del panel mediante un marco exterior

Consultamos el manual del kit para resolver conexiones y secuencia de montaje. En el ejemplo, el panel se introduce tras fijar 3 lados del marco de superficie y después se cierra el que queda abierto.

Sujeción del panel mediante elementos elásticos

Verificamos el hueco y las instrucciones particulares antes de instalarlo. En ciertos paneles pequeños, la sujeción se parece a la de un Downlight empotrable LED.

Mercado de paneles LED

Qué necesidades impulsan la compra de paneles

Para estimar oportunidades comerciales, analizamos los proyectos y el mercado al que se dirige la oferta. Las reformas, las obras nuevas y la necesidad de mejorar control y consumo pueden impulsar la demanda, pero una previsión global sin fuente ni método identificables no permite calcular nuestras ventas.

Al comparar ofertas, puedes dar tanto peso a la integración del panel en el techo como a sus vatios nominales. Exige una propuesta que concrete disponibilidad, asistencia y prestaciones comprobables.

Impulsores del crecimiento del mercado

• Eficiencia y control: valore las necesidades de renovación, regulación y gestión de cada proyecto.
• Desarrollo del producto: compare perfiles, integración de controles, reproducción cromática y mantenimiento con datos de la referencia.
• Reformas y nuevas instalaciones: estudie la demanda de los espacios comerciales, residenciales e institucionales a los que se dirige la oferta.

Sugerencias para empresarios

Área de trabajo	Qué concretar en la oferta
Control	Compatibilidad de regulación, sensores y gestión; comprobar las funciones de la referencia.
Aplicación	Necesidades de oficinas, centros educativos, comercios u otros espacios; evitar trasladar una solución sin revisar el proyecto.
Diseño y servicio	Integración con el techo, uniformidad, control del deslumbramiento, acceso al driver y disponibilidad de recambios.

¿Cómo elijo un panel de luz de techo?

Para elegir un panel LED adecuado, contrastamos las necesidades de la instalación con los parámetros que se detallan a continuación:

Comparamos mantenimiento, espacio, distribución y flujo antes de elegir la disposición de emisores. Un panel lateral puede ofrecer poco espesor; el retroiluminado prescinde de la guía lateral, pero no queda por ello libre de amarilleamiento o falta de uniformidad. Ninguna de esas construcciones define por sí sola una calidad fija.

Formatos y consumo: para cocinas, baños, zonas de estudio o salones puedes considerar equipos pequeños de baja potencia cuando encajen en el cálculo. Entre los tamaños citados están 1200×300mm, 300×300mm, 300×600mm, 600×600mm y 600×1200mm; las potencias del listado son 9W, 12W, 18W, 21W, 22W, 24W, 36W, 48W, 72W, 85W y 90W.

No calcules la instalación únicamente a partir de superficie y potencia. Los ejemplos de 300 × 300 mm con unos 10 W para 3–8 m² y de 300 × 600 mm con 18–20 W para 8–15 m² requieren revisar altura, tarea, reflectancias y distribución antes de determinar cuántas unidades necesitas.

Para un comercio, comprobamos la distribución y la fotometría incluso cuando el panel tiene un formato habitual de 2×2, 4×1 o 4×2. Esas dimensiones no fijan el flujo disponible ni la iluminación que llegará al espacio.

Distingue el flujo, expresado en lm, de la eficacia, indicada en lm/W. Una eficacia mayor puede reducir la potencia necesaria para obtener la misma iluminación útil. Los 100–170 lm/W citados corresponden a referencias de producto: comprueba el valor de la luminaria completa y no lo interpretes como un límite general.

Para estimar el ahorro necesitas potencia activa, horas de uso y un resultado luminoso comparable. El factor de potencia relaciona la potencia activa con la aparente en la entrada AC; no te dice qué parte de la energía termina en luz ni cuánto durará el panel.

Al revisar una ficha, separa PF de eficiencia del driver y busca la tensión y la carga empleadas en el ensayo. La eficiencia compara potencia de salida con potencia activa de entrada, y no puedes deducir ninguno de esos datos del número de vatios de la luminaria.

Comprobamos el deslumbramiento en la instalación prevista, teniendo en cuenta luminancias, geometría y posición de observación. El UGR de un catálogo procede de unas condiciones de cálculo concretas y no lo utilizamos para atribuir efectos médicos al equipo.

Antes de interpretar una declaración de vida útil, pide sus condiciones térmicas, el criterio de mantenimiento del flujo y el alcance de garantía. Dividir 50 000 horas entre jornadas de 12 horas da aproximadamente 11,4 años, pero ese cálculo no te asegura dicho tiempo de servicio.

Pedimos ensayos, compatibilidad y garantía de la referencia completa. Ni la marca del driver ni su construcción aislada o no aislada bastan para juzgar el panel: su funcionamiento también depende del diseño óptico, térmico y mecánico.

Marca	Philips	Osram	LIFUD	EAGLERISE	DONE
Precio	Comparar oferta	Comparar oferta	Comparar oferta	Comparar oferta	Comparar oferta
Garantía	Según referencia y condiciones	Según referencia y condiciones	Según referencia y condiciones	Según referencia y condiciones	Según referencia y condiciones

Proveedores de electrónica de alimentación para paneles

¿Cuáles son los problemas de calidad comunes de las luces del panel?.

1. Áreas con poca luz. No adoptamos una guía más gruesa como reparación automática: 2,0T y 3,0T son espesores de ejemplo. En un panel lateral, investigamos emisores, ensamblaje y sistema óptico antes de determinar por qué aparecen zonas oscuras.

2. Cambio de color en el perímetro. Diferenciamos el envejecimiento de la óptica de una variación cromática de los LED. Solo ajustamos separaciones o sustituimos piezas conforme al procedimiento del fabricante, porque una modificación incompatible puede reducir la uniformidad.

3. Cambio de color en el centro. Para investigar si la alteración procede del difusor o de la guía, utilizamos la explicación de Por qué amarillea un panel LED.

4. Emisión irregular u ondulada. Antes de seleccionar un recambio, revisamos temperatura, material y montaje. Una lámina reflectante u óptica deformada puede generar esas irregularidades, aunque observar el síntoma no basta para identificar el origen.

5. Emisión intermitente. Diagnosticamos primero el conjunto, revisando módulo, driver, alimentación y compatibilidad del regulador. Como distintas averías pueden producir parpadeo, no sustituimos componentes únicamente por ese síntoma.

Preparar una sustitución sin sorpresas en el techo

Mide el alojamiento y comprueba cómo apoya o se fija el panel existente. Reserva espacio para el driver, sus conexiones y la maniobra de extracción. Así puedes comparar referencias por su integración real, además de por las dimensiones visibles del marco.

Conservar una muestra de referencia para ampliaciones

Cuando una instalación vaya a crecer por fases, documenta el panel aprobado y sus acabados. Compara las unidades posteriores con esa referencia encendidas y apagadas: el tono del marco, la apariencia del difusor y la distribución luminosa también influyen en la continuidad visual.

Buscamos continuidad en la instalación sin confundir una marca de componentes o una cifra comercial de duración con un resultado garantizado. Registramos óptica, referencia y temperatura de color para las ampliaciones, y definimos recambios y acceso al driver. Además de estudiar las mediciones, observamos una muestra en el techo y desde los puestos de trabajo. Para que la comparación sea útil, usamos el mismo plano, control y horario en todas las ofertas.
