Luminarias de clase I, II y III: entender la protección eléctrica

No identificaremos la clase solo por una envolvente metálica, dos hilos a la vista o una alimentación de baja tensión. Antes de conectar en vivienda, comercio o exterior, contrastaremos circuito, marcado e instrucciones. Tampoco leeremos la clase como una escala de calidad ni como un dato sobre cantidad de luz. La utilizaremos para entender la medida que protege frente al choque eléctrico.

Consideraremos la clase como una ayuda para verificar la luminaria, cuya protección depende de conservar el diseño y respetar sus condiciones de instalación. Si sustituimos un driver o cualquier componente, mantendremos la medida prevista. Resolveremos con fabricante e instalador cualquier discrepancia antes de conectar. La comprobación inicial pondrá en relación especificación del proyecto, instrucciones y marcado del producto.

Cómo seleccionar la clase eléctrica de una luminaria LED

1. Para interior, compare la clase declarada y las condiciones del circuito. No elija Clase II únicamente para evitar una intervención necesaria en la instalación.
2. Para exterior, piscinas o fuentes, revise conjuntamente clase eléctrica, alimentación, protección ambiental y requisitos de la zona. No trate una recomendación genérica de Clase I o III como autorización de montaje.

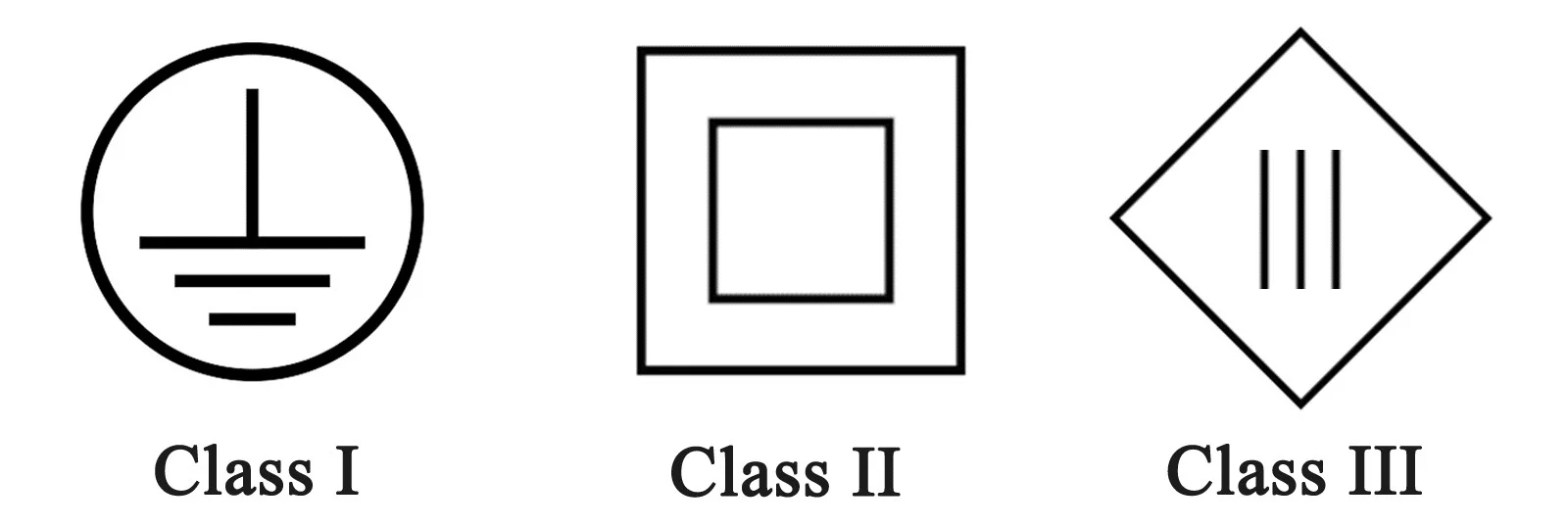

¿Por qué las luminarias LED se clasifican en Clase I, II y III?

Para comprender la protección, identifique que bornes y drivers contienen partes activas y que un fallo del aislamiento puede energizar zonas accesibles. No valore ese riesgo al margen del conjunto. El diseño y las condiciones de utilización determinarán qué medidas deben proteger frente al contacto eléctrico.

Conservaremos los documentos y seleccionaremos la solución prevista por el proyecto. Seguiremos comprobando agua, polvo e instalación, porque la clase no sustituye esas prestaciones o verificaciones. Valoraremos su idoneidad según emplazamiento, alimentación y equipo completo. Las clases I, II y III describen medidas de protección diferentes.

1. Luminarias LED de Clase I: aislamiento básico y puesta a tierra de protección

En una luminaria de clase I encontrará aislamiento básico y conexión al conductor de protección de las partes conductoras accesibles que la requieren. No interprete esa combinación como una posición superior o inferior en una escala de calidad.

Principio de protección

Distinga la separación de las partes activas mediante aislamiento básico de la conexión de protección. Las partes conductoras accesibles que prevé el diseño deben unirse al PE de la instalación según las indicaciones del fabricante.

Para evaluar la seguridad, compruebe la coordinación del conjunto y la continuidad del conductor de protección. Ante un defecto, ese conductor participa en el recorrido previsto de la corriente de fallo y en la actuación de las protecciones. No puede concluir que diferencial y magnetotérmico actúen siempre simultáneamente ni que la carcasa nunca alcance una tensión peligrosa.

Característica

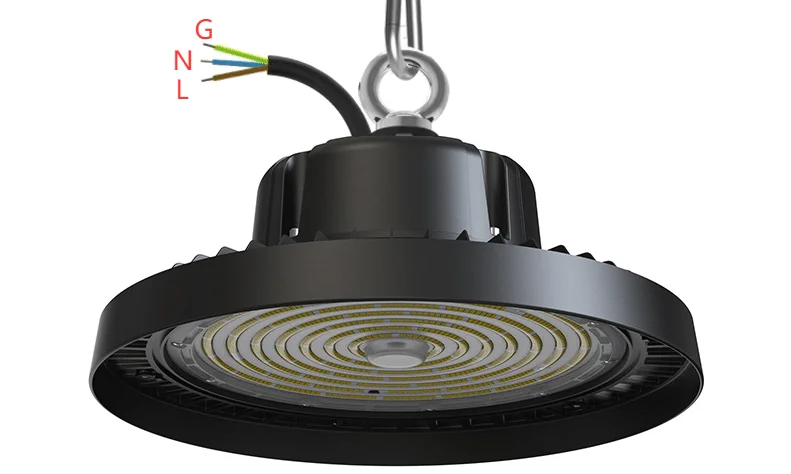

• La conexión debe incluir el conductor de protección previsto por el fabricante. En un equipo monofásico son habituales L, N y PE; una luminaria fija no necesita necesariamente un enchufe de tres clavijas.
• El borne de protección se identifica con el símbolo de tierra (⏚); el marcado y las instrucciones permiten confirmar la clase del equipo.
• Los proyectores de exterior y otras luminarias metálicas pueden ser de Clase I, pero debe confirmarse en el marcado. El material o la potencia no permiten clasificar automáticamente un producto.

Aplicaciones

Verificaremos el marcado y la conexión indicada aunque el equipo se destine a industria, comercio o exterior, ámbitos donde existen luminarias de clase I. Ni la aplicación ni una carcasa metálica nos bastarán para determinar su clasificación.

Atención

Antes de poner en servicio una luminaria de clase I, asegúrese de que el instalador verifica la conexión de protección exigida por el fabricante. Si PE falta o pierde continuidad, la protección ante un defecto de aislamiento queda comprometida. No debe darse por terminada esa comprobación a partir del aspecto del equipo.

2. Luminarias Clase II: Protegen contra descargas eléctricas mediante “doble aislamiento”.

Confirmaremos en la referencia la clasificación de clase II, sin deducirla por potencia o aplicación. Esta medida emplea doble aislamiento o aislamiento reforzado y no se apoya en una conexión a tierra de protección.

Principio de protección

En clase II, busque la identificación del producto y respete durante montaje y mantenimiento las barreras y distancias previstas. La protección mediante aislamiento doble o reforzado pertenece al diseño completo, no equivale simplemente a observar dos capas plásticas. Su funcionamiento no depende de una puesta a tierra de protección.

Revisaremos también las conexiones de control que pueda llevar el equipo. Aunque sea habitual encontrar dos conductores de alimentación, no utilizaremos su número ni la forma del enchufe para identificar clase II. La ausencia de conexión de protección responderá al diseño acreditado de esa clase.

Característica

• El símbolo de Clase II consiste en dos cuadrados, uno dentro del otro. El carácter «⎔» que aparecía en el texto original no representa correctamente ese símbolo.
• No se añade una conexión de tierra de protección al equipo por iniciativa propia. Respete el esquema y las instrucciones del fabricante.

Aplicaciones

Puede encontrar clase II en plafones, lámparas de sobremesa, apliques, linternas, downlights y paneles LED, para usos domésticos, portátiles o comerciales. Para decidir su idoneidad, revise diseño completo y condiciones de utilización: pertenecer a una familia de producto no la determina.

Atención

No incorporaremos una tierra de protección a una luminaria de clase II. Mantendremos barreras y aislamiento internos tal como establece el fabricante y seguiremos sus instrucciones de instalación.

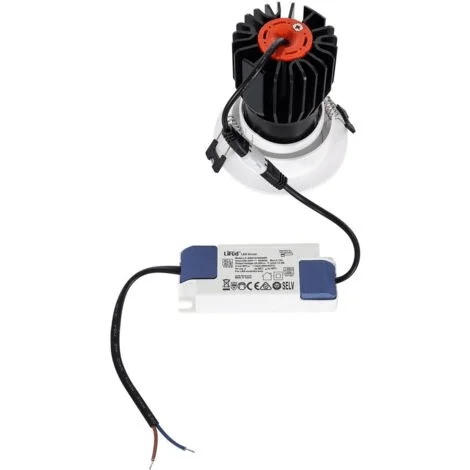

¿Por qué ahora tantos downlights con carcasa de aluminio se clasifican como Clase II?

Para interpretar la clase, valore el aislamiento del conjunto y no únicamente si la carcasa es plástica o metálica. Una envolvente de aluminio puede formar parte de una luminaria de clase II. Los puntos siguientes le ayudarán a distinguir esa medida de protección del material exterior.

1. Un diseño de Clase II puede tener envolvente metálica si incorpora el doble aislamiento o aislamiento reforzado necesario. La conformidad del equipo completo debe acreditarse según los requisitos aplicables de IEC/EN 60598-1; no se deduce del aspecto de la carcasa.
2. Una envolvente de aluminio puede ayudar a disipar calor y, a la vez, formar parte de un diseño de Clase II. Lo que permite esa clasificación es el aislamiento previsto entre las partes activas y las partes accesibles, no la conductividad térmica del aluminio. Mantenga intacto el diseño y no deduzca ausencia absoluta de riesgo por tocar una carcasa metálica.
3. En viviendas, comercios o iluminación de oficina, un modelo de Clase II puede ser adecuado cuando así lo establezcan el producto y el proyecto. Su uso no justifica omitir protecciones requeridas en la instalación ni resuelve por sí solo defectos del cableado de un edificio antiguo.

Comprobaremos la referencia porque podemos encontrar downlights de aluminio de clase II y luminarias metálicas de otras clases. No describiremos el paso de clase I a II como una mejora automática. Elegiremos entre medidas distintas de protección de acuerdo con las condiciones para las que se diseñó cada equipo.

3. Luminarias LED de Clase III: alimentación a muy baja tensión de seguridad

Cuando identifique clase III, relacione la protección con la alimentación a muy baja tensión de seguridad —MBTS o SELV— y con el diseño del propio equipo. No la tome como una categoría siempre superior ni como garantía de que desaparezca todo riesgo térmico o eléctrico.

Principio de protección

Utilizaremos solamente la fuente y la tensión que el fabricante admita para ese emplazamiento. Ninguna cifra de referencia nos autorizará a tocar conductores activos o a elegir libremente la alimentación. El REBT contempla separación, protección y condiciones de suministro, además de límites de tensión y requisitos particulares de ciertas zonas. Por eso no adoptaremos la afirmación original «SELV≤50V DC» como definición completa de MBTS.

Revisaremos el conjunto, incluyendo la parte conectada a red y sus condiciones de montaje, antes de aceptar una fuente. Reducir tensión mediante un convertidor no lo convierte automáticamente en SELV. Los drivers de 24V o 36V son ejemplos posibles que deberán ser compatibles con la luminaria y con la protección MBTS requerida.

Característica

• Seleccione una fuente de seguridad compatible con el valor nominal del equipo, por ejemplo 24V o 36V cuando así se indique. No utilice el antiguo límite genérico de ≤50V DC como criterio suficiente de selección.
• La iluminación LED paisajística puede incorporar equipos de Clase III. El uso en humedad o cerca del agua requiere además cumplir las condiciones particulares del emplazamiento; la clase por sí sola no autoriza ese uso.

Aplicaciones

Si hay agua en el entorno, verificaremos zona, fuente y montaje antes de considerar suficiente una tensión nominal. Podremos encontrar alimentación reducida en tiras LED, una luminaria inteligente de carril magnético de 48V, luminarias de piscina o un proyector LED de muy baja tensión, según la referencia. No supondremos que todas esas familias comparten clase o sirven para cualquier ubicación.

Atención

Para una luminaria de clase III, utilice la fuente de seguridad compatible que corresponde al modelo. Nunca la conecte directamente a 220V de red: perdería la protección prevista y podría provocar daños o choque eléctrico.

Integraremos la clase en una revisión de equipo y circuito, con especial atención a exteriores y presencia de agua. Conservaremos los documentos tras instalar para posteriores reparaciones y reposiciones. Ante cualquier cambio de componente confirmaremos que se mantiene la protección del conjunto. Entregaremos al instalador las instrucciones de luminaria y fuente e identificaremos las conexiones previstas, sin inferirlas por su apariencia.

No confundir clase eléctrica con protección frente al agua

Podemos necesitar simultáneamente una medida de protección frente al choque y una envolvente adecuada al ambiente. La clase eléctrica responde a la primera cuestión, mientras que el comportamiento frente a agua y polvo requiere su propia comprobación. Identificar una clase no permite omitir las condiciones de montaje, ubicación y exposición del equipo.

Una sustitución del driver exige revisar el conjunto

Antes de aceptar un recambio, conviene comprobar que conserve las condiciones de aislamiento y alimentación previstas para la luminaria. Igualar potencia o tensión no demuestra por sí solo esa compatibilidad. Podemos facilitar al instalador la referencia del equipo y sus instrucciones para que revise la solución sin modificar las barreras ni las conexiones de protección originales.

Para contrastar las medidas de protección, puede consultar el REBT y sus disposiciones sobre muy baja tensión y la explicación de Schneider Electric sobre el símbolo y la clase II.
