Instalar campanas LED: fijación, conexión y puesta en servicio

Ejecutamos conforme al manual del modelo, con alimentación desconectada y ausencia de tensión verificada por personal cualificado; los esquemas solo ayudan a leer el sistema. Reunimos datos de peso, anclajes, protección, alimentación y regulación antes de intervenir. No suponemos que formatos UFO, cuadrados o lineales compartan conexiones o fijaciones. Comprobamos tanto el soporte estructural como la instalación eléctrica para montar la campana.

Comprobaciones antes de instalar una campana LED

¿Cómo se definen la altura y la separación entre campanas?

Potencia20W-50W50W-100W100W-120W120W-150W150W-200W200W-300W300W-500W
Altura de instalación3-5M5-8M8-10M10-12M12-15M15-18M18M-30M
Distancia entre luces3-5M5-8M8-10M10-12M10-12M12-15M12-15M

Para seleccionar, revisa la apertura de la óptica junto con los requisitos de nivel, deslumbramiento y uniformidad del proyecto.

Utiliza la tabla para un primer reparto, sin obtener de ella directamente la cantidad final. El estudio debe comprobar obstáculos, uniformidad sobre la tarea y distribución de las ópticas.

¿Cuánto cuesta instalar campanas LED?

Reservamos las conexiones a personal habilitado y presupuestamos puesta en marcha, accesorios, fijaciones y acceso. El edificio y el alcance del trabajo determinan el coste, no una comparación genérica de países.

Otras comprobaciones de montaje

  • Comprobar el estado de la luminaria y que estén presentes todos sus accesorios.
  • Dimensionar conductores, protección y reparto de cargas conforme al proyecto; la frase original sobre cinco anillos no define una instrucción eléctrica válida.
  • Conectar PE cuando corresponda a la clase eléctrica del equipo; no depende de que haya muchas luminarias.
  • Asegurar los cables con los elementos previstos, sin tracción sobre las conexiones ni perforaciones improvisadas.
  • Mantener las distancias del fabricante respecto a materiales inflamables y superficies que dificulten la disipación.

En esta guía puedes distinguir 3 geometrías: lineal, cuadrada y circular tipo UFO.

Campana LED redonda tipo UFO
Campana industrial redonda. Puede incorporar gancho o soporte según la referencia. El ejemplo cita 100W, 150, 200W, 240W y 300W; confirme la potencia y el montaje del modelo.
Campana LED cuadrada
Campana cuadrada con gancho o soporte según el modelo. Se citan ejemplos de 100W, 150W y 200W.
Luminaria industrial lineal
Campana LED lineal. Puede admitir montaje en superficie o suspendido. La referencia cita 50W, 100W, 150W, 200W, 250W, 300W, 400W y 500W; confirme la versión y sus accesorios.

Mantenimiento que debe preverse antes del montaje

Programamos limpieza de driver y luminaria según instrucciones y mantenemos la ventilación prevista. Evitamos que polvo y temperatura elevada perjudiquen el comportamiento del conjunto.

¿Cómo realizar la instalación de campanas LED industriales?

Consulta siempre el manual concreto: algunas campanas cuadradas o circulares admiten soporte o suspensión, mientras que ciertas lineales utilizan cables o fijación en superficie. Los ejemplos de formato no establecen un montaje común a todos los modelos.

Montaje de campanas redondas y cuadradas

  1. Montaje suspendido:
Suspensión de una campana LED
Descripción y texto de la imagen
  • Procedimiento de suspensión
  • 1. Atornille el anillo para colgar en el orificio de la cubierta trasera.
  • 3. Cuelgue y asegure la luminaria.
  • 2. Instale el gancho compatible.
  • 4. Cableado
  • Tensión de entrada:85-265V
  • L (conductor de fase marrón)
  • -N(conductor neutro azul)
  • E (conductor de protección
  • verde/amarillo)
  • Con la alimentación desconectada, verificar la resistencia del punto de suspensión y la compatibilidad del gancho y del anillo. El ejemplo de origen menciona más de 30 kg y un anclaje capaz de soportar cuatro veces el peso; la selección definitiva debe corresponder al manual y al soporte real.
  • Fijar el conjunto de suspensión y comprobar que no pueda soltarse accidentalmente.
  • Realizar las conexiones según los bornes y el esquema del modelo, manteniendo el grado de protección requerido.
  • Tras finalizar las verificaciones, efectuar la prueba de puesta en servicio.

2. Fijación de la luminaria mediante soporte:

Montaje de campanas redondas y cuadradas
Descripción y texto de la imagen
  • Montaje con soporte
  • 1. Prepare los orificios y anclajes adecuados al soporte.
  • 2. Coloque la luminaria y fije las tuercas según el manual.
  • L (fase marrón)
  • N (neutro azul)
  • E (protección verde/amarillo)
  • Tensión de entrada:85-265V
  • 3.Cableado
  • 4. Ajuste la orientación.
  • Prepare los orificios y anclajes adecuados al soporte.
  • Coloque la luminaria y fije las tuercas según el manual.
  • Conecte fase, neutro y protección según el esquema del modelo, con ausencia de tensión verificada.
  • Complete las comprobaciones eléctricas y mecánicas antes de poner en servicio. Si una luminaria no funciona, vuelva a aislar la alimentación antes de investigar la causa.

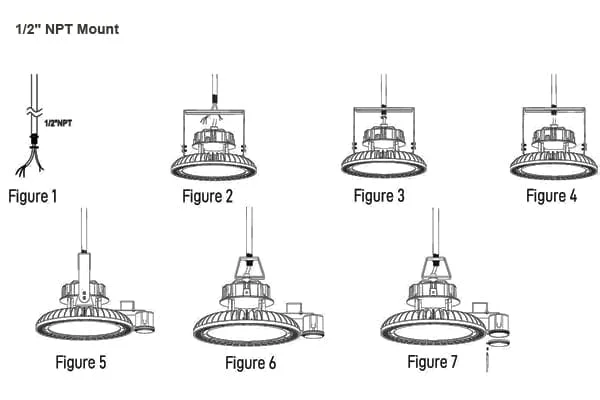

3. Fijación con conexión roscada NPT 1/2”:

Ejemplo de montaje NPT 1
Descripción y texto de la imagen
  • 1/2″ Montaje NPT
  • Figura 1
  • Figura 5
  • Figura 2
  • Figura 3
  • Figura 4
  • Figura 6
  • Figura 7
  • Fijar el soporte a las luces.
  • Desenrosque la tuerca NPT 1/2”
  • Conecte la tubería de acero y los soportes de montaje juntos. Luego atornille la tuerca NPT 1/2”.
  • Complete las conexiones y las verificaciones del manual antes de realizar la prueba de funcionamiento.

La demostración audiovisual de Lepro puede consultarse en https://www.youtube.com/watch?v=mgsmOLr9kpA.

Diagrama de cableado de campanas LED industriales

Esquema de conexión de campanas LED
Esquema de referencia de una versión sin regulación.
Descripción y texto de la imagen
  • Esquema de cableado de alimentación AC.
  • Versión marcada CE: L marrón; N azul; tierra amarillo/verde.
  • Versión marcada UL: L negro; N blanco; tierra verde.
Esquema de referencia de campana LED regulable 1
La conexión de regulación debe corresponder al driver instalado.
Descripción técnica de la ilustración
  • La ilustración conserva un esquema de regulación 1–10 V con colores de alimentación habituales en versiones para Norteamérica (tipo UL): tierra verde, neutro blanco y fase negra. El dibujo no acredita por sí mismo una certificación.
  • Estos colores no deben trasladarse directamente a una instalación española. En España, la identificación habitual del neutro es azul claro y la del conductor de protección, verde/amarillo; deben verificarse los bornes, el manual y el circuito real antes de conectar.
  • Los rótulos de control muestran púrpura DIM+, gris DIM− y una referencia a un conductor rosa. Son indicaciones de este dibujo, no una instrucción para unir, cortar o puentear cables de otra versión.
  • Utilice exclusivamente el esquema del driver instalado. El trabajo eléctrico debe realizarlo personal cualificado, con la alimentación aislada y la ausencia de tensión verificada.

Empleamos terminales y envolventes adecuados: la cinta no reemplaza la unión mecánica ni una protección estanca certificada. Verificamos el circuito sin guiarnos solo por colores y descartamos la inversión de azul y marrón del original. En la identificación habitual española, el verde-amarillo corresponde a protección, el azul claro a neutro y marrón, negro o cuando proceda gris a fases. Antes de conectar, localizamos L, N y PE en el manual del equipo.

Comprobar el acceso después del montaje

Revisa cómo se llegará a la campana con maquinaria, estanterías y actividad en funcionamiento. El espacio necesario para una sustitución o limpieza debe quedar previsto antes de fijar el equipo, junto con los medios de trabajo en altura correspondientes.

Conservar un registro por circuito

Identifica qué luminarias y controles pertenecen a cada circuito y guarda sus referencias junto al esquema aprobado. Ese registro facilita aislar una incidencia y seleccionar recambios sin interpretar otra vez un dibujo genérico de conexión.

La revisión final corresponde al profesional responsable y sigue proyecto y documentación del fabricante. Si aparece un fallo, desconectamos antes de investigar. Registramos ajustes, posiciones y referencias para el mantenimiento, y comprobamos regulación, alivio de tracción, conexiones protegidas y fijaciones. La puesta en servicio abarca así más que verificar si la luz enciende.
