Calcular downlights: del nivel de luz a la distribución de puntos

No aceptamos una media de cálculo como garantía de uniformidad o control del deslumbramiento: verificamos la distribución. Para vivienda o comercio en España trabajamos con superficie en metros cuadrados, lux y flujo de luminaria. Las opciones de 5–50W no determinan por sí solas la cantidad. El recuento de downlights LED comienza, por tanto, con la actividad y el plano que necesita luz.

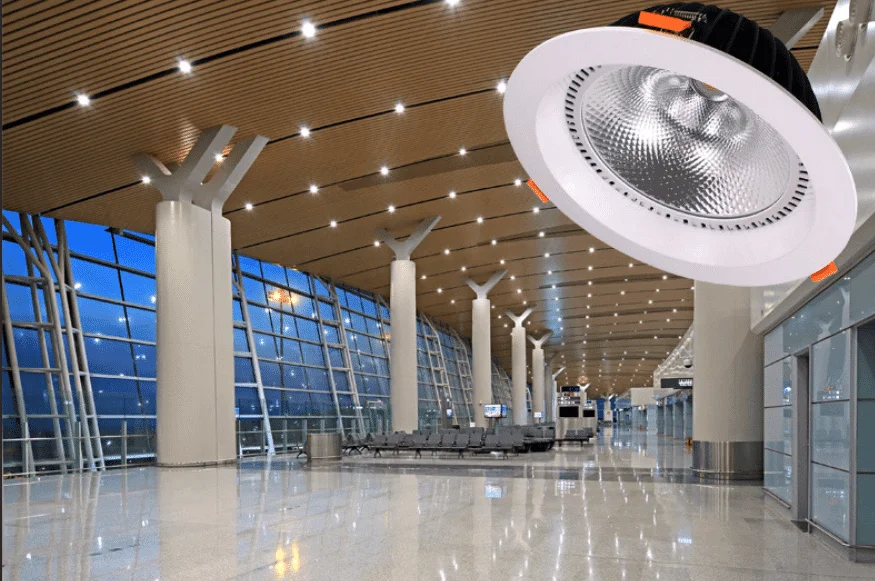

Puede encontrar downlights en interiores comerciales, oficinas, centros sanitarios, hoteles, viviendas, cafeterías y algunas instalaciones industriales. Seleccione su función por la distribución luminosa y el uso del espacio, no solo por la frecuencia con que se emplean.

Relacione dimensiones, altura y reflectancias con el ángulo de apertura. Para definir el ambiente puede elegir también temperatura de color y tipo de iluminación, sin confundir esas decisiones con la evaluación de flujo e iluminancia sobre cada tarea.

Utilice la explicación siguiente para obtener una primera cantidad y reconocer qué debe verificarse antes de instalarla. La estimación inicial necesita convertirse en una distribución adecuada al espacio.

Definir la iluminancia que necesita la actividad

No dé por constante la eficacia de 100lm/W: procede de una hipótesis del artículo. Tampoco adopte 1W/m², 0,8W/m², 1,1W/m², 0,9W/m² o 2W/m² como reglas de iluminancia. Los ejemplos de 1.500–3.000lm para salón y 800–1.500lm para dormitorio carecen de validez para cualquier superficie. Distinga finalmente el objetivo en lux sobre el plano del flujo descrito en lúmenes.

Medir superficie y geometría

Empezamos por medir la superficie útil. Multiplicamos longitud por anchura y expresamos el resultado en metros cuadrados; en el ejemplo de 4 metros por 5 metros obtenemos 20m². Ese dato entra en la estimación de unidades, pero no sustituye las demás condiciones de la estancia.

Valorar las reflectancias de la estancia

Observe los acabados al valorar el aprovechamiento de la luz. Una pared oscura absorbe más que una clara y puede reducir la aportación reflejada; compruebe si debe compensarla con flujo adicional en el cálculo.

Comprobar altura y plano de trabajo

Introducimos en el cálculo la distancia real desde la luminaria hasta el plano útil y su relación con la óptica. No añadimos equipos automáticamente por superar los 8 pies, unos 2,44m: la altura modifica la distribución, no impone una regla aislada.

Estimar unidades con magnitudes compatibles

Si utiliza el método del flujo, adopte factores de mantenimiento y utilización correspondientes al espacio y a la luminaria considerada:

Para estimar unidades, aplique N ≈ (E × A) / (Φ × FU × FM) y redondee al entero superior. Identifique E como iluminancia media objetivo (lux), A como área (m²) y Φ como flujo unitario (lúmenes). Los factores FU y FM representan, respectivamente, utilización y mantenimiento.

Determine FU y FM con fotometría, geometría, reflectancias y mantenimiento, sin asignarlos de forma arbitraria al color de una pared. Descarte la expresión original que mezclaba altura, superficie, vatios y lúmenes con unidades incompatibles.

Trate el número calculado como punto de partida. Para aceptarlo, contraste las necesidades visuales y la forma en que la luz quedará distribuida.

Podemos usar la calculadora de downlights como apoyo inicial, tras revisar unidades e hipótesis. No atribuimos a una herramienta de otro mercado la capacidad de acreditar por sí sola cumplimiento para una obra española.

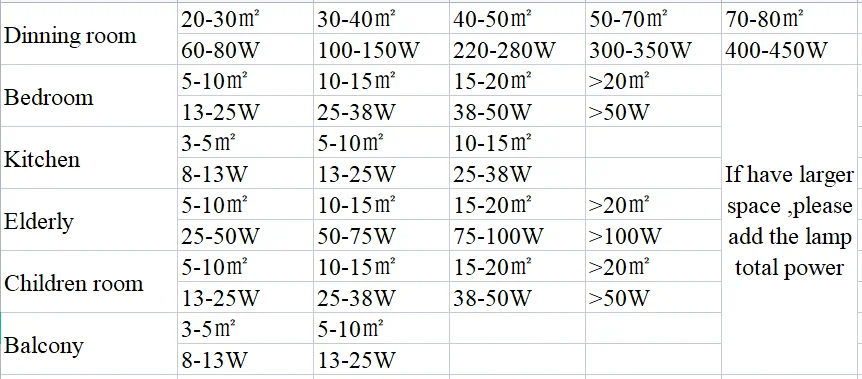

Interprete la imagen como una reproducción de rangos de potencia del artículo original. No seleccione el material directamente a partir de ellos. Las observaciones siguientes necesitan relacionarse con la tarea y la fotometría antes de convertirse en una propuesta.

Descripción y texto de la imagen

• Potencia de iluminación por superficie y estancia: valores orientativos reproducidos de la tabla original.
• Comedor: 20–30m², 60–80W; 30–40m², 100–150W; 40–50m², 220–280W; 50–70m², 300–350W; 70–80m², 400–450W.
• Dormitorio: 5–10m², 13–25W; 10–15m², 25–38W; 15–20m², 38–50W; más de 20m², más de 50W.
• Cocina: 3–5m², 8–13W; 5–10m², 13–25W; 10–15m², 25–38W.
• Habitación de personas mayores: 5–10m², 25–50W; 10–15m², 50–75W; 15–20m², 75–100W; más de 20m², más de 100W.
• Habitación infantil: 5–10m², 13–25W; 10–15m², 25–38W; 15–20m², 38–50W; más de 20m², más de 50W.
• Balcón: 3–5m², 8–13W; 5–10m², 13–25W.
• La nota original propone aumentar la potencia total cuando aumenta la superficie.

En el salón puede repartir funciones entre lectura, acentos y luz general con el mobiliario previsto. No utilice 60–450W como una recomendación universal: ese intervalo pertenece únicamente al ejemplo de la tabla.

Organizamos el dormitorio por descanso, lectura y uso del armario, con niveles adecuados y control de las fuentes visibles. Los 13–50W citados no resuelven nuestro cálculo ni reemplazan la luz localizada que puede requerir la lectura.

Comprobamos encimera, fregadero y preparación desde la posición del usuario para evitar su propia sombra. No inferimos que los 8–38W de la tabla proporcionen luz suficiente en todas esas tareas.

En una estancia de personas mayores, estudiamos las necesidades visuales individuales y la orientación nocturna junto con la facilidad para manejar los mandos.

Ajustamos la propuesta a quien utiliza la estancia, revisando deslumbramiento y óptica antes de aumentar potencia. Más vatios pueden agravar una molestia si no se corrige la distribución.

Evaluamos resultado visual y manejo de controles, sin convertir 13–50W o 25–100W en una potencia asignable a la edad de la persona.

Los 13–50W de la tabla no los utilizamos como criterio de protección ocular. Aseguramos luz apropiada para cada actividad y limitamos la visión molesta de las fuentes. No oscurecemos la estancia por una afirmación general sobre desarrollo de la retina. Separamos, en cambio, las escenas de descanso, juego y estudio de la habitación infantil.

Antes de repetir una solución, probamos la luminaria y comprobamos su comodidad. Ajustamos ambiente y escenas con las preferencias familiares, manteniendo lo necesario para cocinar, leer y desplazarse.

En nuestra comprobación del paño y sus reflejos relacionamos distancia y efecto de la óptica. Los 15–20cm del ejemplo no los aplicamos indistintamente a luz general, baño de pared y acento.

Diferenciar el cálculo medio de la retícula

Una estimación de unidades no indica dónde colocar cada hueco. Dibuje por separado mesas, sofás, armarios y recorridos para comprobar qué ilumina cada punto. La óptica y la orientación pueden exigir redistribuir las unidades aunque el flujo total estimado no cambie.

Revisar un cambio de luminaria durante la obra

Si se propone otra referencia, contraste su flujo y fotometría con los utilizados en el cálculo. Compruebe también el hueco y la profundidad disponibles. Mantener la misma potencia o el mismo número de unidades no garantiza conservar las zonas iluminadas ni el confort previsto.

Buscamos una base verificable que permita adaptar la vivienda o el local en el futuro. Por eso hacemos que la cantidad resulte de las comprobaciones, en lugar de fijarla primero. Solicitamos datos al proveedor de iluminación LED y coordinamos la instalación con el profesional. Antes del pedido contrastamos en plano unidades, orientación y separación.
