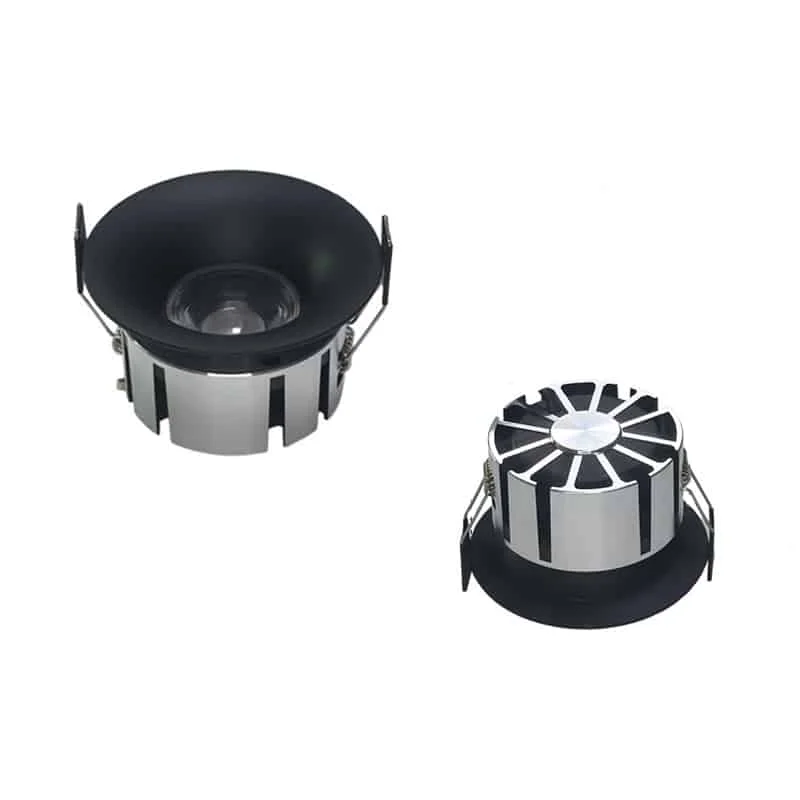

Downlight antideslumbrante con aro curvo
Puede elegir acabados plata brillante, oro rosa, oro, blanco, negro o negro gunmetal para coordinar el downlight con el interior. Con el reflector profundo reducirá la visión directa del emisor según la óptica, la posición y las condiciones del espacio. El equipo que compara es empotrable y lleva un aro curvo de aluminio. Para hoteles, oficinas o salones, valore acabado y apertura del haz como parte del proyecto.
- Instalación: empotrada o sin marco
- Modo de control: encendido/apagado, DALI/0-10V regulable opcional
- Ángulo de apertura: 15/24/36/50°
- Cuerpo: Aluminio fundido a presión.
- Color de ajuste: blanco/negro/negro gunmetal/plata brillante/opciones doradas
- Tensión de entrada: 110/220-240VAC 50/60Hz
- Factor de potencia:>0.5 o 0.9
- THD:<19
- Chips LED: Bridgelux / Osram COB con CRI92, SDCM<3.
- Vida útil declarada: 50000 h
- Grado de protección IP: IP20 uso en interiores
- UGR: <19 antideslumbrante
- Temperatura de color: 2800K-3200K/ 4000K-4500K/ 5500-6500K
- Conformidad declarada: CE, LVD, EMC y RoHS
- Garantía: 3/5 años
| Referencia | Potencia | Dimensiones | Dimensiones de corte | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|---|
| HOYUWO-DL-55B | 7W±5% | Φ64*H47mm | Φ55mm | 600-700lm | Solicitar ficha |
| HOYUWO-DL-75B(9W) | 9W±5% | Φ84*52mm | Φ75mm | 830-900lm | Solicitar ficha |
| HOYUWO-DL-75B(12W) | 12W±5% | Φ84*52mm | Φ75mm | 1000-1200lm | Solicitar ficha |
| HOYUWO-DL-95B(15W) | 15W±5% | Φ104*57mm | Φ95mm | 1300-1500lm | Solicitar ficha |
| HOYUWO-DL-95B(18W) | 18W±5% | Φ104*57mm | Φ95mm | 1550-1800lm | Solicitar ficha |
- kit de kit de emergencia
- 0-10V/Regulación por corte de fase (TRIAC)/Regulación DALI
- Temperatura de color seleccionable 3CCT
- Downlight inteligente Zigbee
Criterios para concretar el pedido
En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.
Para evaluar el reparto luminoso y el deslumbramiento pediremos el archivo fotométrico correspondiente a la combinación concreta de acabado y óptica.
Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.
Consulte el esquema antes de preparar el montaje.
Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.
¿Qué medidas hay que comprobar antes del pedido?
Para comprobar el espacio disponible utilizaremos la referencia HOYUWO-DL-55B y la cota Φ64*H47mm indicada en su plano. Verificaremos el soporte y las medidas de la variante suministrada, sin atribuir esas dimensiones a toda la gama.
¿Cómo se elige la óptica de este downlight?
Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.
¿La luz en emergencia equivale a la del funcionamiento normal?
Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.
¿Qué componentes necesita el control inteligente de este modelo?
Para nuestra configuración inteligente dejaremos definidos el mando y la plataforma de uso. Antes de confirmar el suministro, contrastaremos la compatibilidad del modelo con su pasarela y su driver.
¿Qué sistema de regulación hay que pedir?
Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
Información accesible de las imágenes

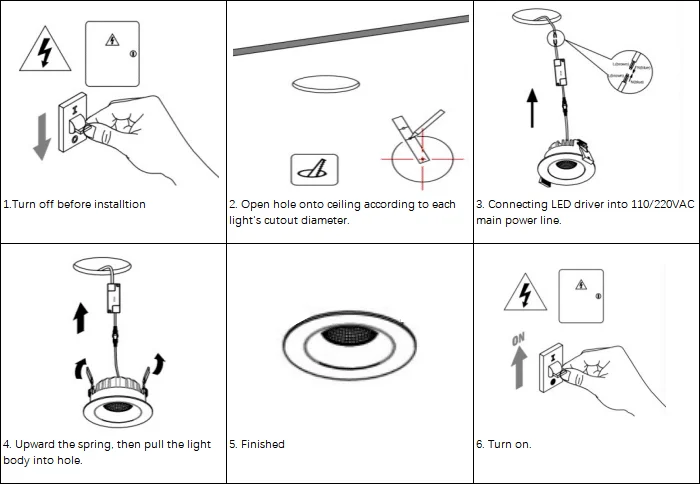

Imagen 1 · Instalación
- 1. Desconecte la alimentación antes de instalar la luminaria.
- 2. Prepare el hueco del techo según el diámetro de corte de la referencia.
- 3. Conexión del driver LED a la línea de alimentación principal 110/220VAC.
- 4. Recoja los muelles e introduzca la luminaria en el hueco.
- 5. Compruebe que la luminaria queda bien fijada.
- 6. Restablezca la alimentación y compruebe el funcionamiento.
