Downlights para sustituir luminarias de gran abertura
Si sustituye una luminaria, busque la referencia que se ajuste al corte existente: ninguna carcasa cubre necesariamente todos los intervalos. Puede comparar cuerpos de 10 y 9 pulgadas con LED COB o SMD. Según modelo, la gama cita cortes de 230mm, 240mm, 260mm, 270mm, 280mm y 290mm.
- Tipo de luminarias: Comercial e Industrial
- Ángulo de apertura: 120°
- Control de serie: encendido/apagado. Opciones regulables.
- Sin parpadeo, según la ficha; confirme las condiciones de ensayo.
- Vida útil declarada: 50000 h
- Grado de protección IP: IP20 (IP44 para el frente)
- Garantía del fabricante: 3/5 años
- Tensión de entrada: 110/220-240VAC 50/60Hz
- Factor de potencia:>0.9
- Eficiencia:>90%
- Clase de aislamiento: dato pendiente de confirmar
- Chip LED: Bridgelux u Osram
- CRI: >90, SDCM:<5 o 3
- Temperatura de color: 3000K/ 4000-4500K/ 5500-6000K/6500K
| Referencia | Potencia | pulgadas | Dimensiones | Hueco de empotramiento | Fuente de luz | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|---|---|---|

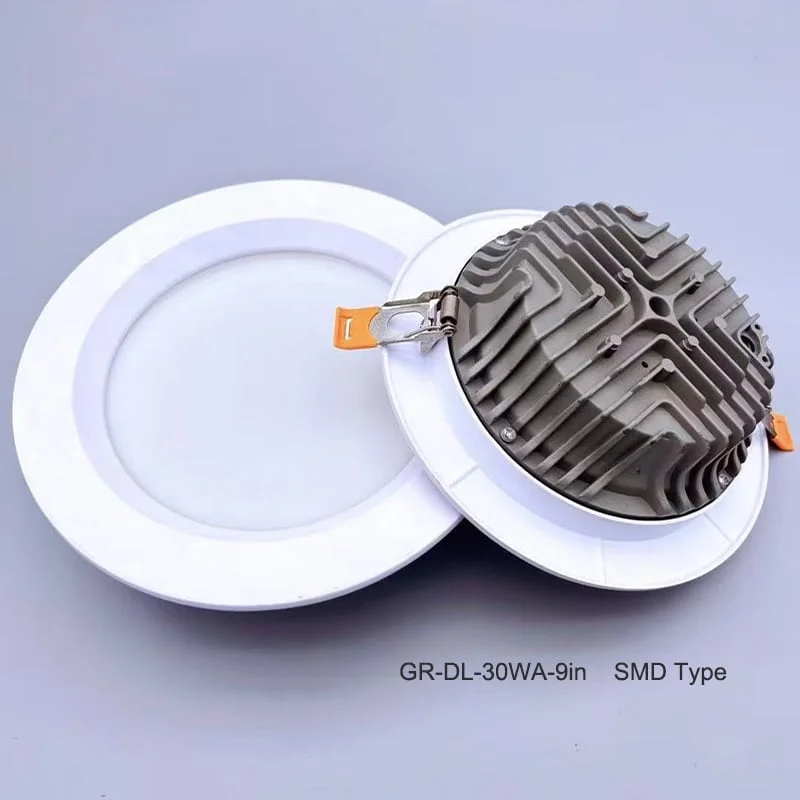

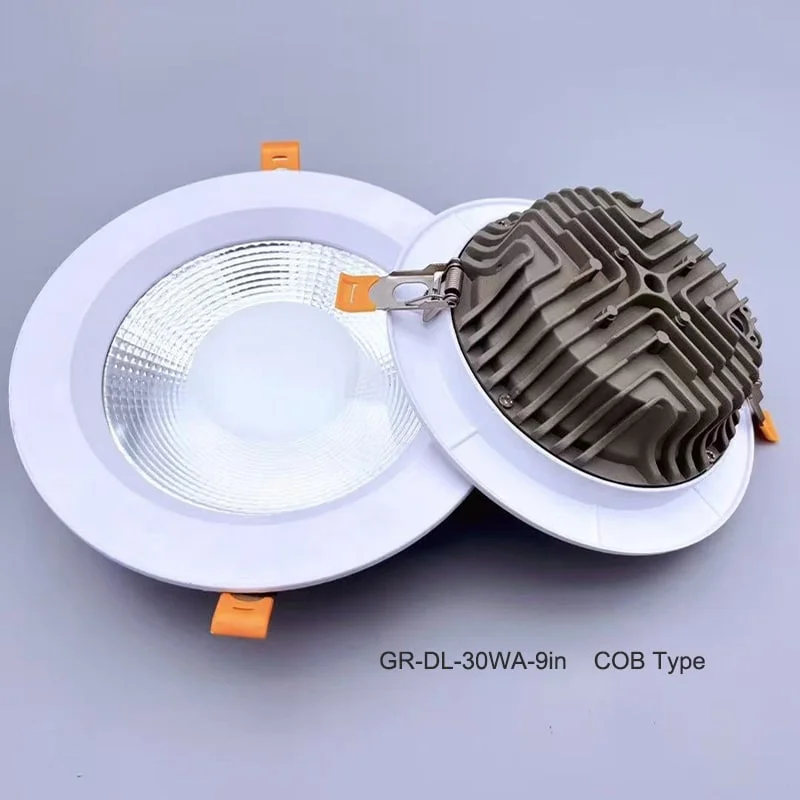

| HOYUWO-DL-30WA-9in | 30W±5% | 9 pulgadas | Ø250*H62mm | Ø230-230mm | Opción SMD o COB | 2750-3000lm | Solicitar ficha |
| HOYUWO-DL-30WA-10in | 30W±5% | 10 pulgadas | Ø300*H62mm | Ø260-290mm | Opción SMD o COB | 2700-3000lm | Solicitar ficha |
| HOYUWO-DL-40WB-9in | 40W±5% | 9 pulgadas | Ø250*H75mm | Ø230-240mm | Opción SMD o COB | 3700-4200lm | Solicitar ficha |

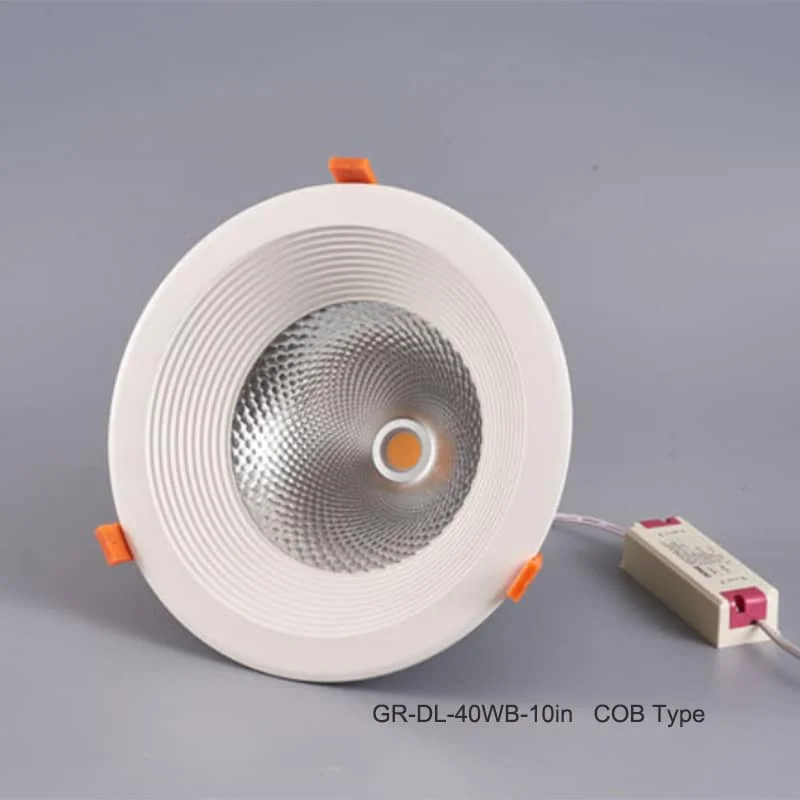

| HOYUWO-DL-40WB-10in | 40W±5% | 10 pulgadas | Ø300*H110mm | Ø270-290mm | Opción SMD o COB | 3700-4200lm | Solicitar ficha |
- Opciones: Zigbee, Wi-Fi Mesh, ajuste de temperatura de color y mando a distancia
- Regulación PWM/0-10V/DALI
- Paquetes de baterías de emergencia
Criterios para concretar el pedido
Dejaremos prevista la retirada del equipo de alimentación cuando el techo ya esté acabado, con espacio suficiente para acceder y sustituirlo.
Puede valorar el equipo para proyectos de oficinas, hoteles, supermercados y centros comerciales.
Estudiaremos su uso en almacenes, estaciones de transporte o aparcamientos después de comprobar las condiciones del espacio.
- Ubicación: vestíbulo de la estación de autobuses.
- Producto: HOYUWO-DL-40WB-9in
- Altura de instalación: 7 metros
Según el montaje admitido y la óptica que elija, puede destinar esta referencia a la luz general de un interior o al realce de una zona.
Antes del montaje contrastaremos el dibujo técnico con las fijaciones y el esquema eléctrico. Prevemos ejecutar la instalación sin tensión y con el procedimiento previsto para el equipo suministrado.
¿Qué medidas hay que comprobar?
Usaremos el plano del modelo para resolver el encaje: cotejaremos sus cotas, el corte y las fijaciones, dejando además el volumen que necesita el equipo de alimentación.
¿Cómo se elige la óptica?
En nuestro cálculo diferenciaremos la luz ambiental del acento y valoraremos la apertura del haz desde la posición real de montaje.
¿Qué se verifica en emergencia?
Definiremos la batería y la autonomía junto con el flujo o potencia del modo de emergencia; no supondremos que coinciden con las prestaciones del encendido habitual.
Información accesible de las imágenes

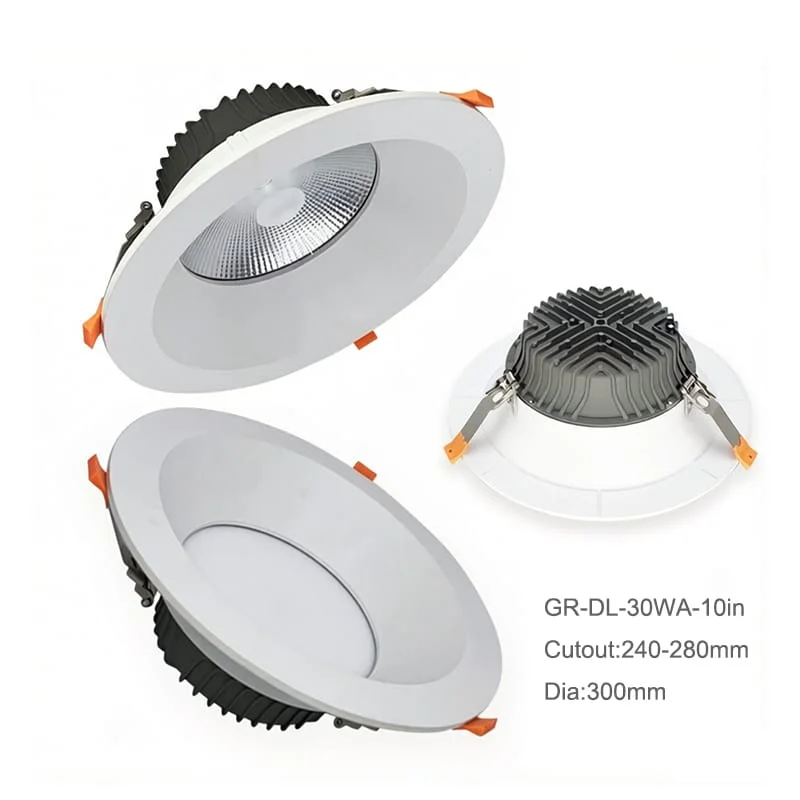

Imagen 1 · Especificaciones
- HOYUWO-DL-30WA-10in
- Hueco de empotramiento: 240-280mm

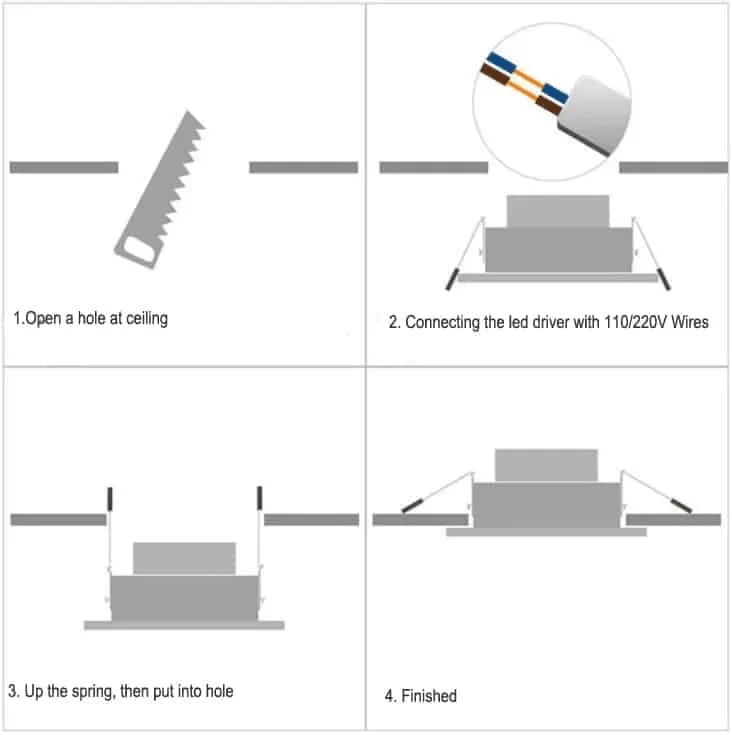

Imagen 2 · Instalación
- 1. Prepare el hueco del techo según el plano de corte.
- 2. Conecte el driver LED a la alimentación de 110/220V correspondiente a la referencia.
- 3. Levante los muelles e introduzca la luminaria según el manual.
- 4. Compruebe la fijación y finalice la instalación según el manual.
