Downlights lineales fijos u orientables de aluminio
Para coordinar la iluminación de una vivienda u oficina puede combinar este modelo lineal con otras soluciones, como el downlight de óptica antideslumbrante. Compare versiones fijas y orientables de aluminio fundido con reflectores. La orientable admite 30° de inclinación, por lo que puede estudiarla como bañador de pared empotrado.
- Ángulo de apertura: 24°/36°
- Sin parpadeo, según la ficha; confirme las condiciones de ensayo.
- Vida útil declarada: >50000 horas
- Garantía del fabricante: 3/5 años
- Tensión de entrada: 200-240VAC 50/60Hz
- Factor de potencia: >0.5 o >0.9
- Distorsión armónica total: <15%
- Chips LED: SMD
- Índice de reproducción cromática:>80
- SDCM：<5
- Cuerpo: Cuerpo de aluminio fundido a presión, opciones de acabado en blanco y negro mate
- Reflector: diseño profundo, reflector de plástico, opciones blanco/negro
- Grado de protección IP: IP22 uso en interiores
| Referencia | Potencia | Tipo | Dimensiones | Hueco de empotramiento | Flujo luminoso | Ficha técnica |
| HOYUWO-DL-10WL-01 | 10W | Fijo | L145*W45*H35mm | L140*W36mm | 950-1100lm | Solicitar ficha |
| HOYUWO-DL-20WL-01 | 20W | Fijo | L282*W45*H35mm | L275*W36mm | 1800-2100lm | Solicitar ficha |
| HOYUWO-DL-30WL-01 | 30W | Fijo | L415*W45*H35mm | L410*W36mm | 2800-3100lm | Solicitar ficha |
| HOYUWO-DL-10WL-02 | 9W±5% | Ajustable | L158*W60*H45mm | L155*W50mm | 850-990lm | Solicitar ficha |
| HOYUWO-DL-20WL-02 | 20W±5% | Ajustable | L294*W62*H38mm | L288*W50mm | 1700-1900lm | Solicitar ficha |
| HOYUWO-DL-30WL-02 | 30W±5% | Ajustable | L430*W62*H38mm | L425*W51mm | 2700-3000lm | Solicitar ficha |
- Regulación opcional: Triac por corte de fase, 0/1-10V o DALI.
- Kit de emergencia de 1-3W con una autonomía de 1-1.5 horas.
Criterios para concretar el pedido
En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.
Para evaluar el reparto luminoso y el deslumbramiento pediremos el archivo fotométrico correspondiente a la combinación concreta de acabado y óptica.
Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.
Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.
¿Qué hay que comprobar al orientar este foco?
En la orientación prevista buscaremos que el emisor no quede directamente ante quien recorre el espacio. Comprobaremos antes los límites de giro y la holgura que permite el modelo.
¿Qué medidas hay que comprobar antes del pedido?
Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-DL-10WL-01, donde se indica L145*W45*H35mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.
¿Cómo se elige la óptica de este downlight?
Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.
¿La luz en emergencia equivale a la del funcionamiento normal?
Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.
¿Qué sistema de regulación hay que pedir?
Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
Información accesible de las imágenes
Imagen 1 · Especificaciones
- No orientable

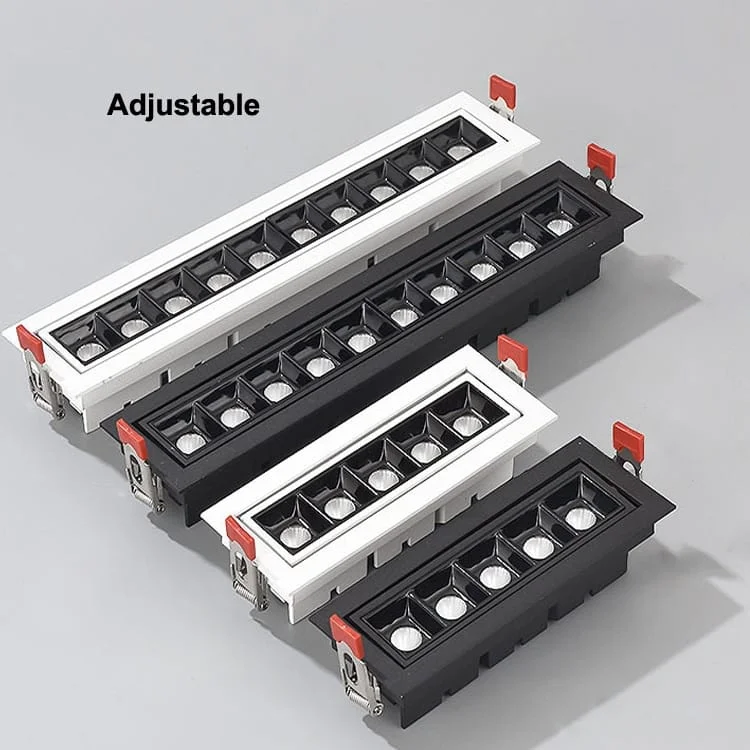

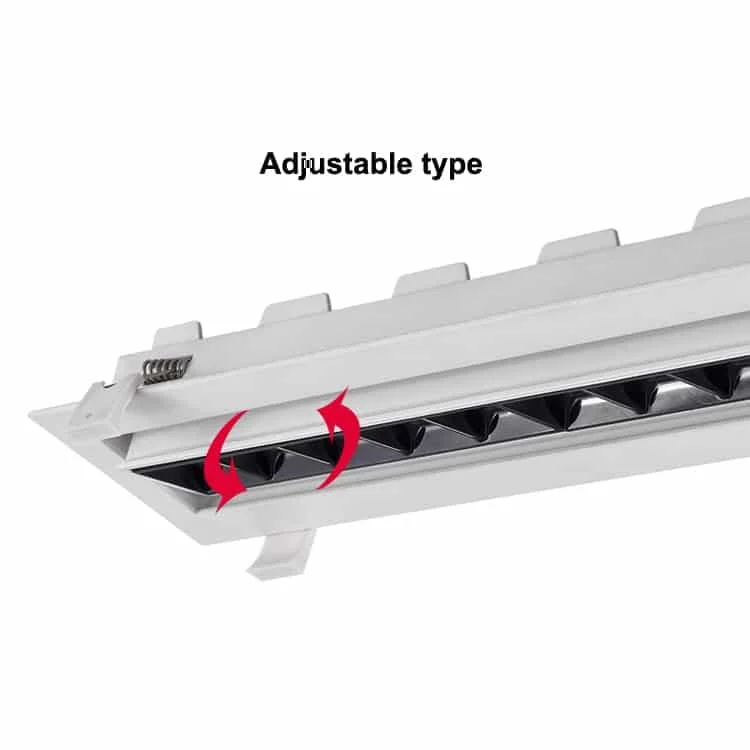

Imagen 2 · Especificaciones
- Tipo orientable

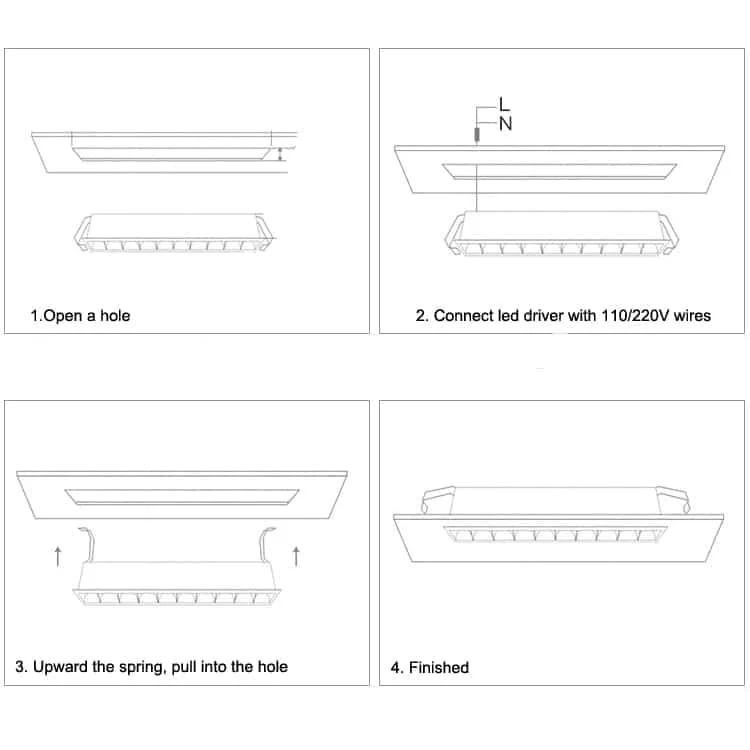

Imagen 3 · Instalación
- 1. Prepare el hueco según el plano del modelo.
- 2. Conecte el driver LED a la alimentación de 110/220V indicada para la referencia.
- 3. Levante los muelles e introduzca la luminaria siguiendo el esquema.
- 4. Compruebe la fijación y finalice la instalación según el manual.
