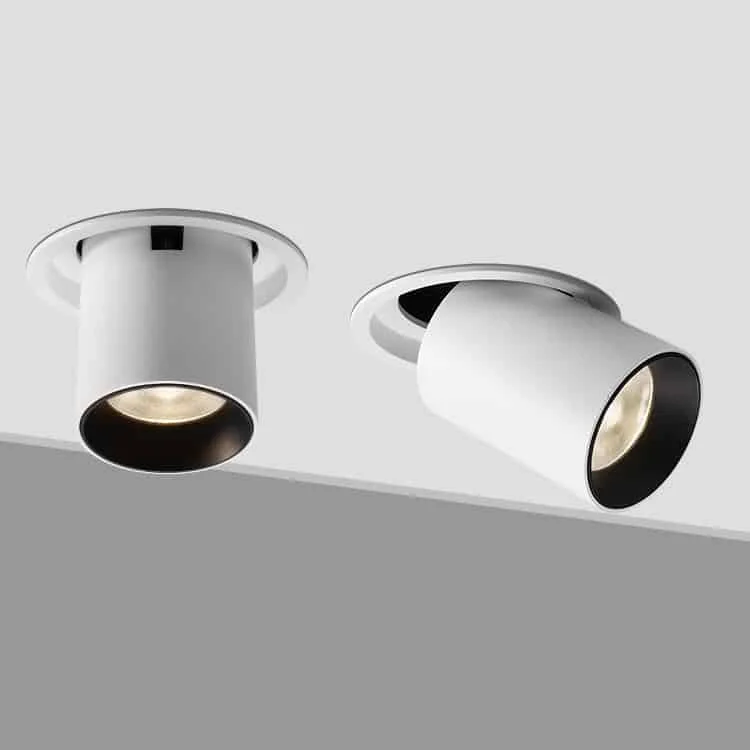

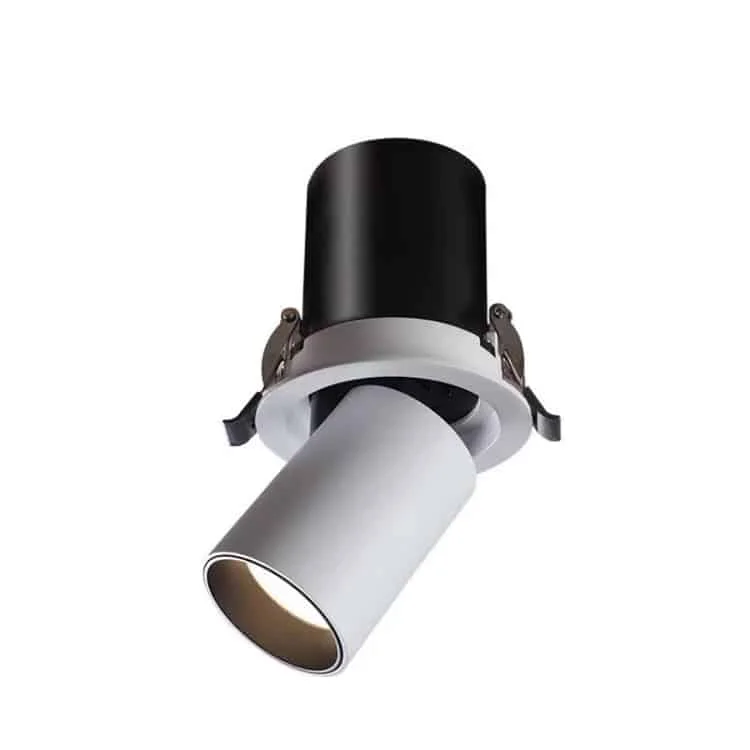

Downlight extraíble con giro de 360° y ajuste de 90°
Para una vivienda o local comercial, puede escoger carcasa redonda o rectangular. Mantenga el módulo dentro del cuerpo si necesita luz descendente, o extráigalo para apuntar a un objeto o pared. Dispone de 360° horizontales y 90° verticales de movimiento.
- Forma: Cuadrada o redonda
- Sin parpadeo, según la ficha; confirme las condiciones de ensayo.
- Vida útil declarada: >50000 horas
- Garantía: 3/5 años
- Temperatura de trabajo: -25/+50℃
- Conformidad indicada: CE y RoHS; solicite la documentación de la referencia.
- Driver LED: Philips/Osram/LiFud/Philips/Eaglerise, con funcionamiento sin parpadeo indicado en la ficha
- Factor de potencia:>0.5 o 0.9
- Distorsión armónica total: <15%
- Chips LED: Bridgelux /Osram/Citizen COB
- SDCM:<5 o 3, CRI>92
- Temperatura de color: 2700K-3000k, 4000-4500k, 5500-6500k
- Tensión de entrada: 110/220-240VAC 50/60Hz
| Referencia | Potencia | Dimensiones | Hueco de empotramiento | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|---|
| HOYUWO-DLG-7WF | 7W±5% | Φ90*H80mm | Φ80mm | 630-700lm | Solicitar ficha |
| HOYUWO-DLG-15WF | 15W±5% | Φ115*H105mm | Φ100mm | 1300-1500lm | Solicitar ficha |
| HOYUWO-DLG-20WF | 20W±5% | Φ135*H125mm | Φ125mm | 1700-2000lm | Solicitar ficha |
| HOYUWO-DLG-25WF | 25W±5% | Φ160*H125mm | Φ145mm | 2300-2600lm | Solicitar ficha |
| HOYUWO-DLG-7WF*2 | 14W±5% | L170*W90mm | L155*W75mm | 1150-1400lm | Solicitar ficha |
| HOYUWO-DLG-15WF*2 | 30W±5% | L210*W115mm | L190*W95mm | 2650-3000lm | Solicitar ficha |
| HOYUWO-DLG-20WF*2 | 40W±5% | L250*W140mm | L230*W120mm | 3500-4000lm | Solicitar ficha |
| HOYUWO-DLG-25WF*2 | 50W±5% | L303*W160mm | L285*W145mm | 4800-5500lm | Solicitar ficha |
- Opciones de baja tensión AC/DC12V-60V
- redonda y rectangular
- Regulación opcional: Triac/0-10V/DALI
- Kit de batería de emergencia: 30% de la potencia, con autonomías indicadas de 1, 2 o 3 horas.
Criterios para concretar el pedido
En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.
- centro comercial
- hotel
- Oficinas
- museo
- Salas de exposiciones
- Sala/comedor
Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.
Prepararemos una instalación empotrada, dimensionando el hueco y el sistema de fijación con el plano y el manual del modelo.
Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.
¿Qué hay que comprobar al orientar este foco?
En la orientación prevista buscaremos que el emisor no quede directamente ante quien recorre el espacio. Comprobaremos antes los límites de giro y la holgura que permite el modelo.
¿Qué medidas hay que comprobar antes del pedido?
Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-DLG-7WF, donde se indica Φ90*H80mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.
¿Cómo se elige la óptica de este downlight?
Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.
¿La luz en emergencia equivale a la del funcionamiento normal?
Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.
¿Qué sistema de regulación hay que pedir?
Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
Información accesible de las imágenes

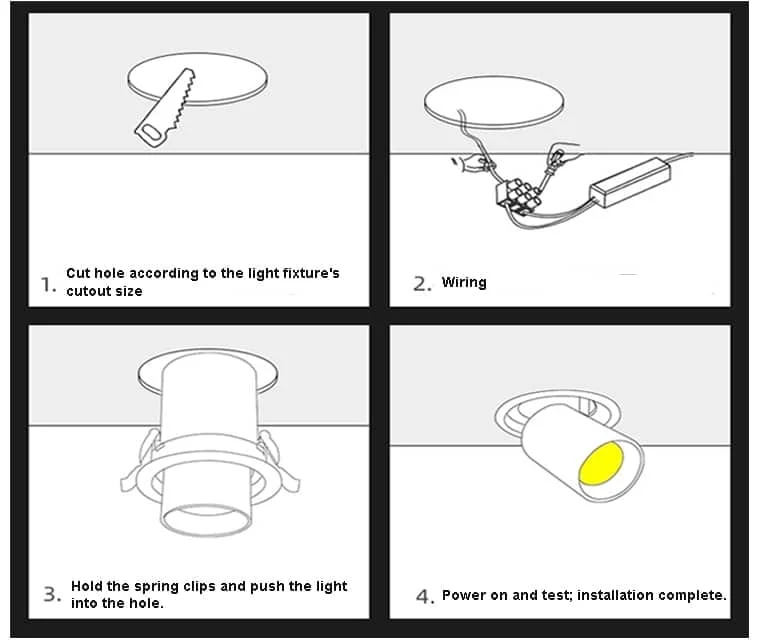

Imagen 1 · Instalación
- Prepare el hueco según el plano de corte de la luminaria.
- 1. Dimensiones del hueco de empotramiento
- Sujete los muelles de fijación e introduzca la luminaria
- 3. en el hueco, según el esquema.
- 2. Conexión eléctrica con la alimentación desconectada
- 4. Restablezca la alimentación y compruebe el funcionamiento al finalizar.
