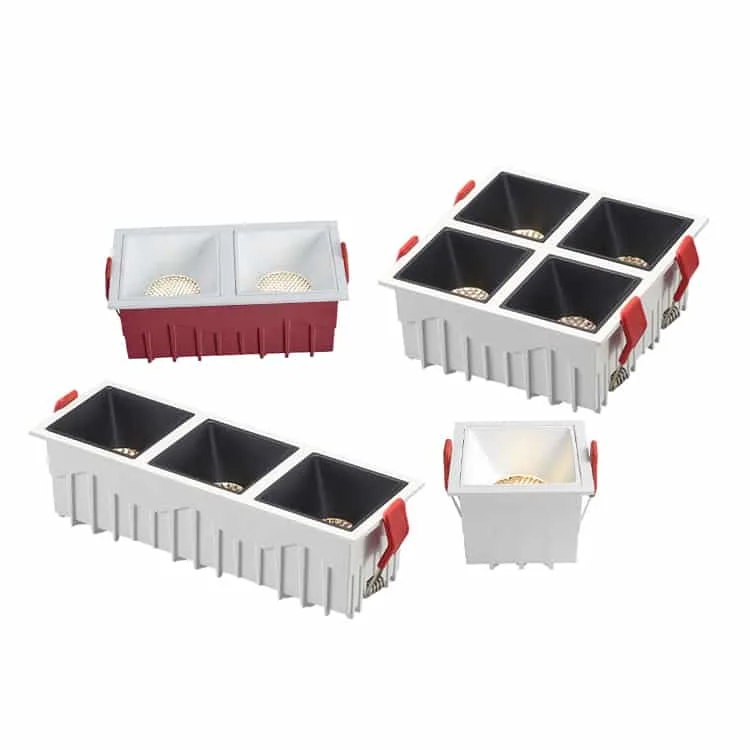

Downlights DLG-A con panal y uno a cuatro focos

Al elegir acabado blanco o negro para los reflectores, compruebe el efecto con la óptica y la colocación previstas. En HOYUWO-DLG-A dispone de cuerpos cuadrados o rectangulares con uno, dos, tres o cuatro focos empotrados. Encontrará aluminio fundido, LED COB, driver LiFud y panal para limitar la visión directa de la fuente.

  • Tensión de entrada: 100-277VAC 50/60Hz o 220-240VAC 50/60Hz.
  • Índice de reproducción cromática:>90
  • Eficacia luminosa indicada: 90lm-100lm/W
  • Chips LED COB Bridgelux; confirme los valores de SDCM y flujo de la referencia
  • Ángulo de apertura: 24°/36°
  • Grado de protección IP: IP22 uso en interiores
  • Opciones: uno, dos, tres o cuatro focos
  • Montaje empotrado: confirmar alojamiento y fijaciones para falso techo u hormigón
  • Muestras: disponibles
  • Plazo de entrega: 3-5 días para muestras, 7-15 días para pedidos
  • Método de pago: PayPal, transferencia bancaria
  • Conformidad indicada: CE y RoHS; solicite la documentación de la referencia.
  • Garantía: 2/3/5 años

Prepararemos una solicitud de oferta que identifique tanto la cantidad como la configuración exacta que necesita el proyecto.

Solicitar presupuesto
Modelo de pedidoPotenciaDimensionesHueco de empotramientoLúmenesTemperatura de colorTensión de entradaÍndice de reproducción cromática (Ra)UGRNúmero de módulosFicha técnica
HOYUWO-DLG-10WA*19W±5%L85*W85*H60mmL75*W75mm800-900lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Un focoSolicitar ficha
HOYUWO-DLG-10WA*220W±5%W85*L170*H60mmW75*L162mm1600-1800lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Dos focosSolicitar ficha
HOYUWO-DLG-10WA*330W±5%L255*W85*H60mmL245*W75mm2300-2700lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Tres focosSolicitar ficha
HOYUWO-DLG-10WA*440W±5%L170*W170*H60mmL162*W162mm3300-3600lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Cuatro focosSolicitar ficha

Conozca los materiales y las opciones de acabado.

  • Disipador de calor: Disipador de calor de aluminio fundido a presión, pintado en blanco/rojo/negro.
  • Reflectores: Cuerpo de plástico, opciones en blanco mate/negro mate.
  • Driver: LIFUD para 220-240VAC 50/60Hz o DONE para 100-277VAC 50/60Hz. Se indican también opciones Philips/Osram; confirme la versión.
  • Clips metálicos de fijación para montaje empotrado
  • Cableado indicado: UL#22AWG; confirme las características térmicas y de aislamiento de la referencia.
  • Embalaje neutro blanco. Consulte la opción de caja personalizada con logotipo.

Revise las prestaciones eléctricas y la distribución óptica.

  • Factor de potencia: >0.5 o >0.9
  • SDCM：<5
  • Eficiencia:>88%
  • UGR:<19
  • Vida útil declarada: >50000 horas
  • Temperatura de trabajo: -25℃/+55℃
  • Conformidad indicada: CE y RoHS; solicite la documentación de la referencia.
  • Temperatura de color: 2700K-3000K blanco cálido, 4000-4500K blanco neutro, 6000-6500K blanco frío
  • Zigbee/WIFI
  • Regulación opcional: Triac/1-10V/DALI
  • Opciones de baja tensión: AC/DC12V/DC24V/DC36V/DC48V
  • Kit de emergencia: 30% de la potencia, con autonomías indicadas de 1, 2 o 3 horas.

Criterios para concretar el pedido

En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.

Para evaluar el reparto luminoso y el deslumbramiento pediremos el archivo fotométrico correspondiente a la combinación concreta de acabado y óptica.

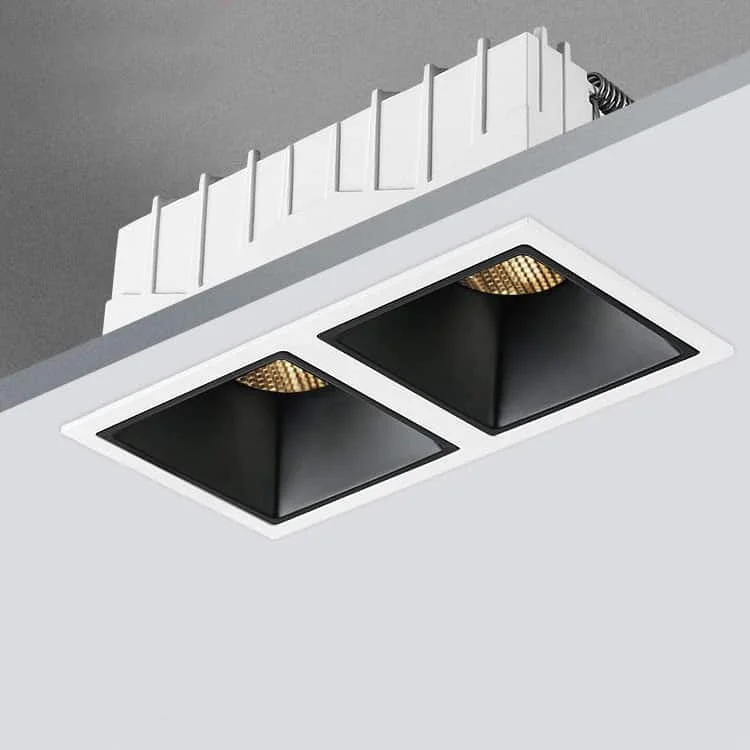

Aplicaciones

Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.

Con el hueco ajustado al plano y la alimentación aislada, sujetaremos el cuerpo, cablearemos como prescribe el manual y acoplaremos los módulos al marco. Antes de cerrar verificaremos los clips y la posibilidad de acceder al driver.

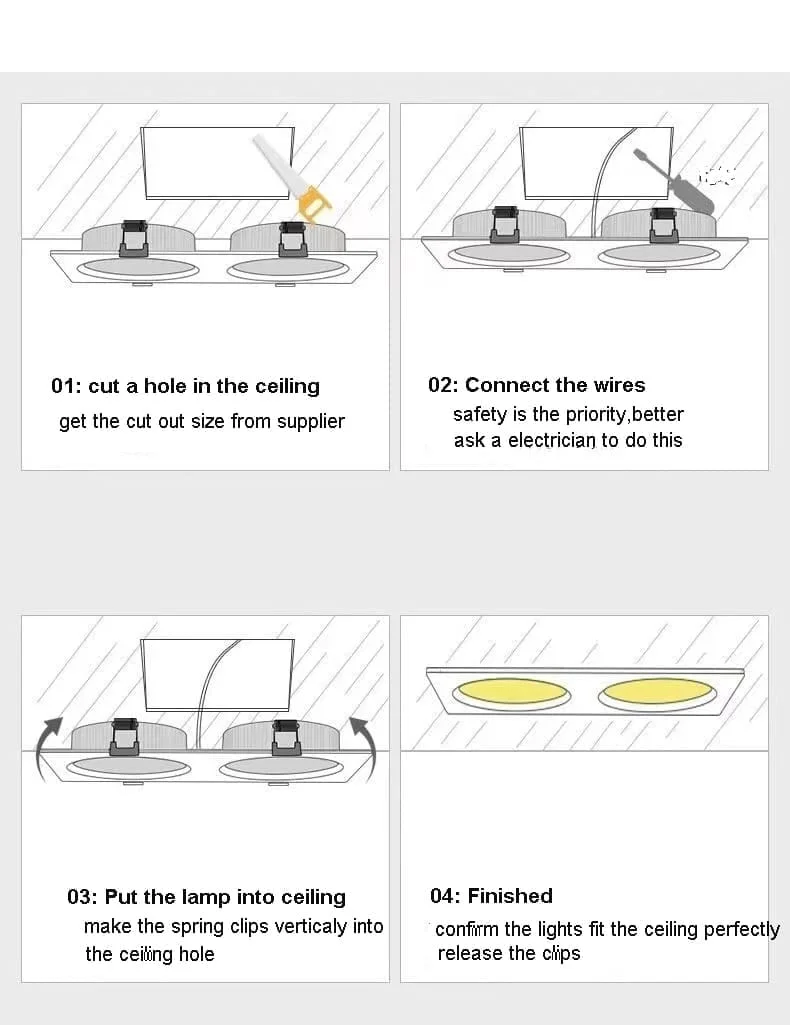

Instalación de downlight doble empotrado

Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.

Preguntas frecuentes

En un equipo con varios módulos confirmaremos cómo se reparte la potencia y cómo actúa el control. Tomaremos como base la tabla del modelo, sin multiplicar por módulos una potencia que ya corresponde al conjunto.

Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-DLG-10WA*1, donde se indica L85*W85*H60mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.

Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.

Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.

Para nuestra configuración inteligente dejaremos definidos el mando y la plataforma de uso. Antes de confirmar el suministro, contrastaremos la compatibilidad del modelo con su pasarela y su driver.

Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.

Downlights LED

Información accesible de las imágenes

Imagen 1 · Contenido del producto

  • 01: prepare el hueco en el techo
  • Solicite al proveedor el plano de corte de la referencia.
  • 02: Conecte los cables
  • La instalación debe realizarse con la alimentación aislada.
  • Encargue la conexión a un instalador cualificado.
  • 03: coloque la luminaria en el techo
  • Introduzca los muelles de fijación según el esquema del modelo.
  • 04: compruebe y finalice la instalación
  • Compruebe el hueco y los elementos de fijación siguiendo las instrucciones del modelo.
