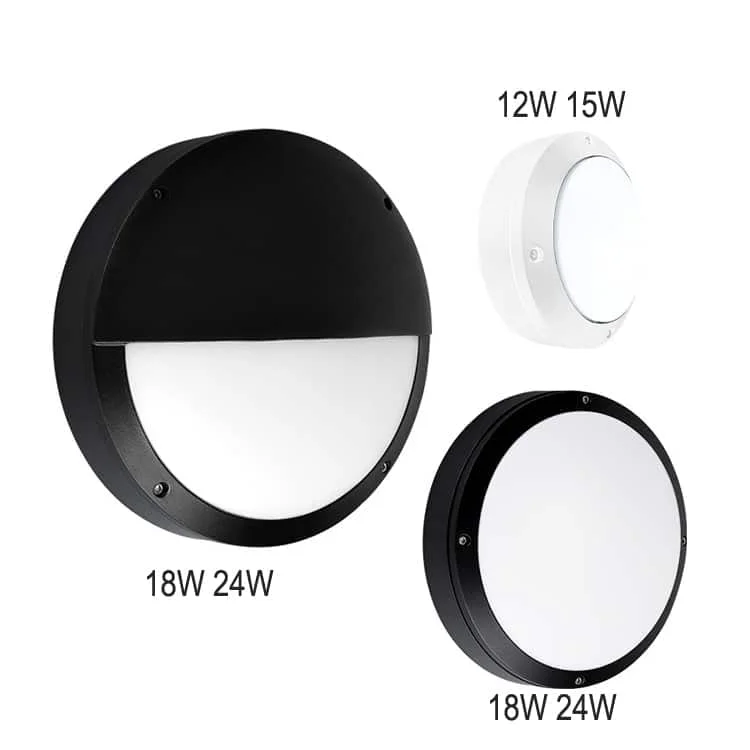

Plafones exteriores BD-R: tres formatos de carcasa

Modelo de pedido	Potencia	Forma	Dimensiones	Flujo luminoso	Ficha técnica
HOYUWO-BD-12WR	12W	redondo	Ø220*H90mm	1000-1100lm	Solicitar ficha
HOYUWO-BD-15WR	15W	redondo	Ø220*H90mm	1350-1500lm	Solicitar ficha
HOYUWO-BD-18WR	18W	redondo	Ø275*H110mm	1650-1700lm	Solicitar ficha
HOYUWO-BD-24WR	24W	redondo	Ø275*H110mm	2250-2400lm	Solicitar ficha
HOYUWO-BD-12WF	12W	Ovalado	L225*W180*H90mm	1100-1200lm	Solicitar ficha
HOYUWO-BD-18WF	18WF	Ovalado	L275*W185*H100mm	1700-1900lm	Solicitar ficha
HOYUWO-BD-12WG	12W	cuadrado	L220*W135*H70mm	1000-1100lm	Solicitar ficha
HOYUWO-BD-18WRG	18W	cuadrado	L275*W180*H90mm	1600-1700lm	Solicitar ficha

• Baja tensión DC12V/DC24V/DC36V/DC48V/60V
• Fotocélula (del anochecer al amanecer)
• PIR/Sensor de movimiento
• Triac regulable
• Kits de kit de emergencia (3W con 1horas de duración)

Criterios para concretar el pedido

No basaremos la selección para costa o riego tratado únicamente en el IP. Documentaremos la exposición del lugar y pediremos datos que acrediten la aptitud del acabado y de los materiales.

Diseñaremos una conexión que siga siendo accesible durante el mantenimiento. También resolveremos la extracción de la luminaria para no tener que dañar vegetación, pavimento o revestimientos.

• balcón
• Pared del edificio al aire libre
• ascensor

Al iluminar un jardín u otro espacio exterior, puede estudiar esta referencia con el montaje y la protección declarados. Compruebe que el lugar cumple sus condiciones de uso y deja acceso para mantenimiento.

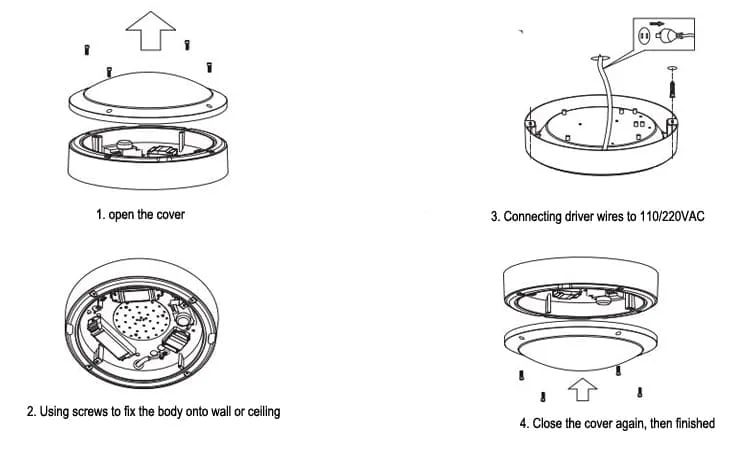

Con la alimentación desconectada retiraremos la cubierta y aseguraremos la base al techo o pared mediante fijaciones adecuadas. Conectaremos el driver según la versión de 110V o 220V y cerraremos el conjunto respetando juntas y procedimiento del fabricante.

En el montaje revisaremos el anclaje, el paso del cable y el cierre de la conexión. Mantendremos acceso para intervenir después y orientaremos el equipo según el efecto buscado y las indicaciones de su manual.

¿Qué medidas hay que comprobar antes del pedido?

Si sustituimos un equipo, aportaremos sus medidas sin deducir el tamaño a partir de una potencia parecida. Revisaremos asimismo la posición de anclajes, entradas de cable y componentes externos. Para HOYUWO-BD-12WR el plano recoge Ø220*H90mm. Contrastaremos esa información con el soporte y la versión solicitada, porque otras variantes pueden tener dimensiones distintas.

¿Cómo se elige el emplazamiento de esta luminaria exterior?

Partiremos del plano u objeto que queremos resaltar para valorar la geometría y la emisión de esta luminaria. En esa ubicación comprobaremos también el anclaje y la protección del conexionado.

¿La luz en emergencia equivale a la del funcionamiento normal?

Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.

¿Qué sistema de regulación hay que pedir?

Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
