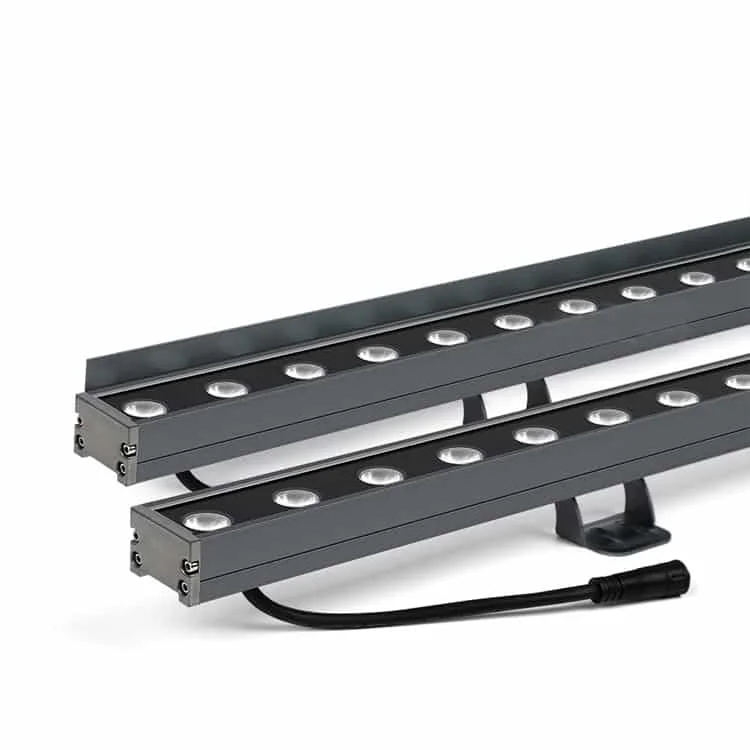

Bañador de pared exterior de baja tensión
En un trazado exterior puede enlazar unidades de la serie HOYUWO-WW-B mediante los conectores de sus extremos. Para este bañador lineal tendrá que seleccionar la versión AC/DC12V o DC24V correspondiente. Defina cuántas luminarias conecta con el esquema del modelo y la capacidad de su fuente, no solo por la posibilidad física de empalmarlas.
- Modelo de referencia: Serie HOYUWO-WW-B
- Tensión de entrada: AC/DC12V 24V baja tensión
- Longitud: 500mm 1000mm
- Potencia: 9W 12W 18W 24W 36W
- Conexión: Conexión en serie (con un conector en ambos lados)
- Modo de control: encendido/apagado
- Temperatura de color: estándar 3000K/4000K/6500K, rojo/azul/verde/RGB opcional
- Ángulo de apertura: 30°
- Vida útil declarada: >50000 h
- Temperatura de trabajo: -25/+55℃
- Garantía del fabricante: 2/3años
- Material: cuerpo de aluminio fundido + cubierta de vidrio templado + lente
- Índice de reproducción cromática:>80
- SDCM：<5
| Referencia | Potencia | Dimensiones | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|
| HOYUWO-WW-9WB | 9W | L500*W40*H25mm | 810-900lm | Solicitar ficha |
| HOYUWO-WW-18WB | 18W | L1000*W40*H25mm | 1660-1800lm | Solicitar ficha |
| HOYUWO-WW-24WB | 24W | L1000*W40*H25mm | 2150-2400lm | Solicitar ficha |
| HOYUWO-WW-36WB | 36W | L1000*W40*H40mm | 3300-3600lm | Solicitar ficha |
- Temperatura de color verde/rojo/azul/amarillo/ RGB
- Cambio de color automático
- Control remoto para RGB
Criterios para concretar el pedido
No basaremos la selección para costa o riego tratado únicamente en el IP. Documentaremos la exposición del lugar y pediremos datos que acrediten la aptitud del acabado y de los materiales.
Diseñaremos una conexión que siga siendo accesible durante el mantenimiento. También resolveremos la extracción de la luminaria para no tener que dañar vegetación, pavimento o revestimientos.
Al iluminar un jardín u otro espacio exterior, puede estudiar esta referencia con el montaje y la protección declarados. Compruebe que el lugar cumple sus condiciones de uso y deja acceso para mantenimiento.
En el proyecto definiremos si fijamos el bañador a la pared o a un soporte sobre el suelo. Revisaremos orientación, anclaje, sellado y esquema eléctrico; la forma del conector no nos permitirá deducir por sí sola una conexión en serie o en paralelo.
En el montaje revisaremos el anclaje, el paso del cable y el cierre de la conexión. Mantendremos acceso para intervenir después y orientaremos el equipo según el efecto buscado y las indicaciones de su manual.
¿Qué alimentación hay que concretar para esta versión de baja tensión?
Nuestra alimentación respetará la tensión y el tipo de corriente declarados para el modelo. Descartaremos conectar directamente a la red una variante diseñada para baja tensión.
¿Cómo se decide la separación para un baño de luz uniforme?
Fijaremos primero la distancia a la superficie y pediremos el archivo fotométrico de la óptica elegida. Después contrastaremos la uniformidad mediante una simulación o una prueba representativa.
¿Qué medidas hay que comprobar antes del pedido?
Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-WW-9WB, donde se indica L500*W40*H25mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.
¿Cómo se elige el emplazamiento de esta luminaria exterior?
Partiremos del plano u objeto que queremos resaltar para valorar la geometría y la emisión de esta luminaria. En esa ubicación comprobaremos también el anclaje y la protección del conexionado.
Información accesible de las imágenes
Imagen 1 · Especificaciones
- Cubierta de vidrio templado
- Lente impermeable
- Tapa final impermeable
- Cuerpo de aluminio fundido
- Soporte

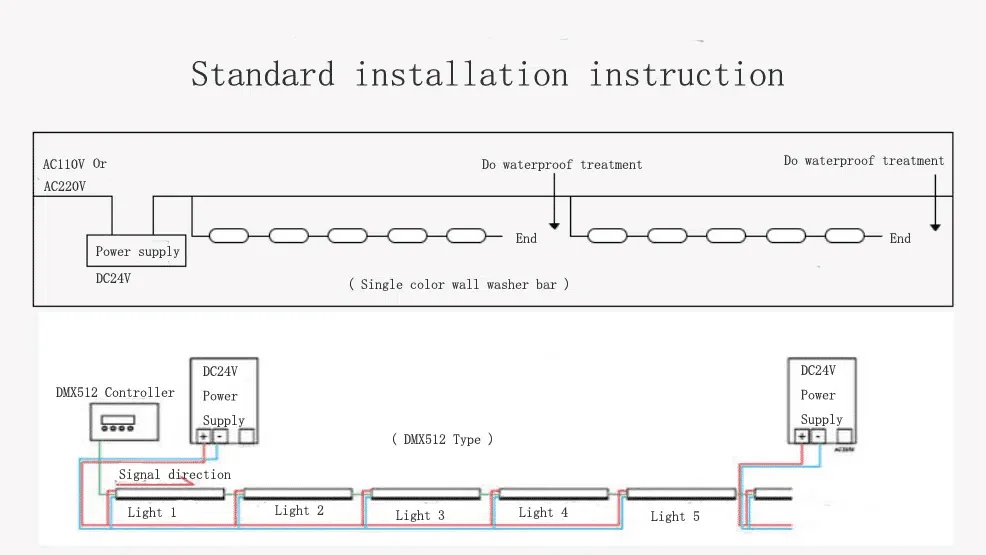

Imagen 2 · Instalación
- Instrucciones de instalación estándar
- AC110V O
- Hacer tratamiento impermeable
- Fuente de alimentación
- (Barra de bañador de pared de un solo color)
- DMX512 Controlador
- Potencia
- (DMX512 Tipo)
- Dirección de la señal
- Luz 1
- Luz 2
- Luz 3
- Luz 4
- Luz 5
