Paneles LED de iluminación lateral y 9mm de espesor

Modelo de pedido	Potencia	Dimensiones	Lúmenes	Temperatura de color	Nivel de protección IP	Tensión de entrada	Ficha técnica
HOYUWO-PL3030-18W	18W±5%	L295*W295*H9mm	1800-2200lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Solicitar ficha
HOYUWO-PL6060-40W	36W-40W±5%	L595*W595*H9mm como estándar L603*W603*H9mm para EE. UU./CA	4000-4800lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Solicitar ficha

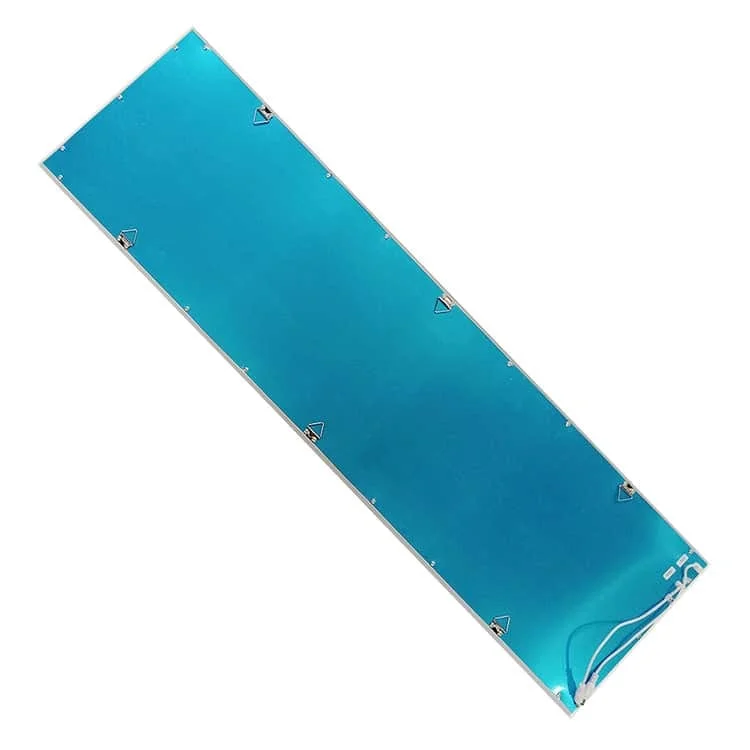

HOYUWO-PL12030-40W	36W-40W±5%	L1195*W295*H9mm como estándar L1213*W301*H9mm (formato especial; comprobar la modulación del techo)	4000-4800lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Solicitar ficha

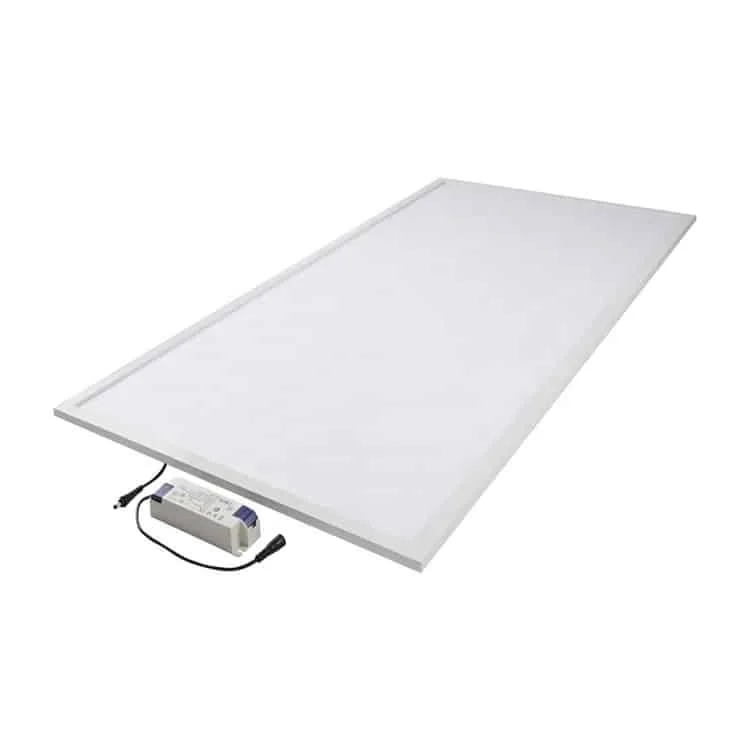

HOYUWO-PL12060-50W	50W-72W±5%	L1195*W595*H9mm como estándar L1213*W603*H9mm para EE. UU./CA	6000-7800lm	3000K/4000K/6500K	IP22/IP44	220-240VAC 50/60Hz	Solicitar ficha

Materiales y productos terminados.

• Forma: Cuadrado/rectángulo
• Materiales: Estructura de aluminio+ PMMA Anti-UV + placa difusora
• Controlador: Controlador externo incluido (LIFUD/DONE/BOKE/PHILIPS/OSRAM)
• Fuente de luz: 100-130Lm/W Phillips

driver LED

• LED Marca del controlador: ZY/ Eaglerise/ LiFud/ Osram/ LiFud opcional
• Entrada: 110/220-240VAC 50/60Hz
• Factor de potencia:>0.9
• Distorsión armónica total: <15%
• Eficiencia:>87%
• Factor de potencia:>0.9
• Grado de protección: IP20
• Certificados: CB ENEC CE SAA UL TUL
• Garantía: 3/5 años

óptico

• Fuente de luz: chips SMD4014
• Lúmenes: Salida 100-140lm/W
• CRI: >80 de serie, >90 opcional
• SDCM：<5
• LM80
• Vida útil: >50000 h

• Regulación PWM/0-10V/DALI
• Kits de emergencia (9-12W con 1hrs 2hrs o 3horas de duración)

Criterios para concretar el pedido

Evaluaremos el deslumbramiento con las alturas, posiciones y zonas de trabajo reales del proyecto. Solicitaremos ese cálculo específico, porque la cifra del catálogo no demuestra el comportamiento en nuestra instalación.

Al valorar las horas de vida publicadas, pediremos conocer la temperatura del ensayo y el criterio utilizado para el mantenimiento del flujo.

Con el kit correspondiente puede instalar el panel empotrado, suspendido o sobre el techo. Consulte qué accesorios necesita para la modalidad elegida.

En nuestro pedido añadiremos por separado los cables de acero o el marco de superficie si los necesita el montaje. Esos elementos no forman parte del suministro estándar descrito.

Comprobaremos que la estructura del techo admite la solución de apoyo, suspensión o superficie del modelo. En el mismo planteamiento reservaremos espacio para alojar y mantener el driver.

Para cocinas, oficinas, aulas, comercios, supermercados o centros sanitarios, puede comparar este panel según la reproducción cromática necesaria. Elija entre CRI 90 y CRI 80 con las referencias disponibles y el presupuesto, sin reducir la decisión al precio.

En nuestra selección para aulas, oficinas o comercios coordinaremos el panel con la modulación del techo. Verificaremos su distribución y el deslumbramiento sobre los puestos para resolver la iluminación general.

P: ¿Cómo puede consultar el precio del panel LED 2×2 de 36W?

Para comparar ofertas equivalentes en España pediremos el precio en euros con transporte, impuestos y sistema de montaje identificados. Especificaremos la cantidad, el panel, su driver, el flujo y los accesorios. Así evitaremos tomar el precio unitario de configuraciones distintas como si correspondiera al mismo suministro.

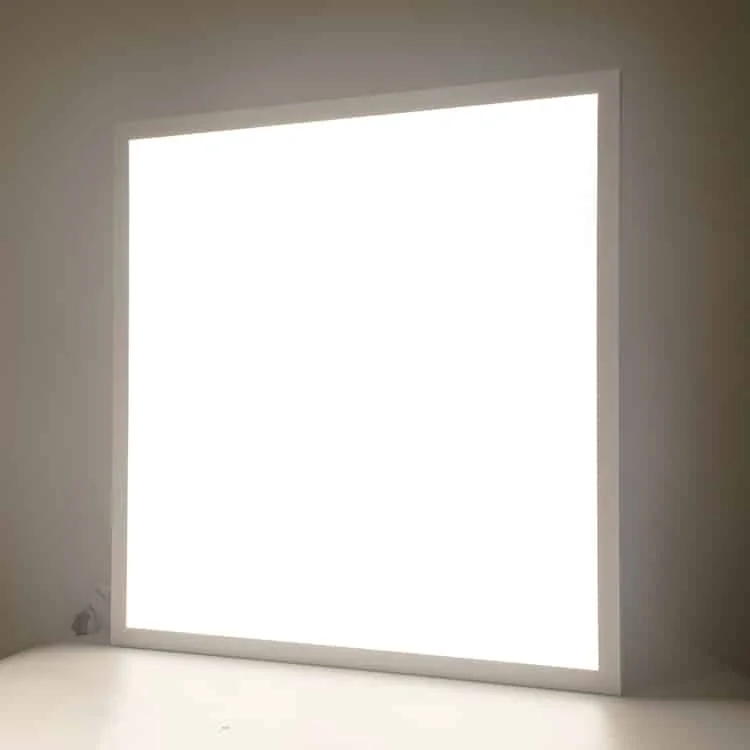

P: ¿Qué potencia puede elegir en un panel LED de formato 2×2?

R: Puede partir de los 40W citados como estándar para el formato 2×2 y consultar alternativas de 36W, 45W o 48W. Antes de elegir, confirme que esa configuración está disponible para la referencia.

¿La poca profundidad del cuerpo basta para asegurar que cabe?

Al calcular el volumen de montaje sumaremos driver, conectores y tolerancias. La altura de la carcasa no representa por sí sola todo el espacio que debemos reservar.

¿Qué medidas hay que comprobar antes del pedido?

Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-PL3030-18W, donde se indica L295*W295*H9mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.

¿Cómo se comprueba la compatibilidad con el falso techo?

Relacionaremos las medidas exteriores del panel con la retícula y el apoyo del techo. Para el montaje elegido concretaremos el marco o los accesorios que deba incluir el suministro.

¿La luz en emergencia equivale a la del funcionamiento normal?

Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.

¿Qué sistema de regulación hay que pedir?

Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
