Focos de carril con regulación DALI, 0-10V o Triac
No identifique el protocolo de regulación contando únicamente los conductores del carril. Compare la alternativa de 1 circuito con corte de fase y los adaptadores de 4 conductores para 3 circuitos. Si elige DALI o 0-10V, verifique cableado de control, driver y versión de foco para carril trifásico. En esta familia puede consultar esas dos regulaciones y Triac por corte de fase.
- Tensión de entrada: 110/220-240VAC 50/60Hz
- Índice de reproducción cromática:>90
- Tipo de control: regulable
- Ángulo de apertura: 15/24/36°
- Adaptador de carril: 2 conductores o trifásico de 4 conductores
- Garantía: 3/5 años
- Vida útil declarada: >50000 horas
- Temperatura de trabajo: -25/+55℃
- Temperatura de almacenamiento: -30/+60℃
- Conformidad indicada: CE y RoHS; solicite la documentación de la referencia.
- Factor de potencia: >0.5 o >0.9
- Distorsión armónica total: <15%
- SDCM: <5 o 3
- Materiales: Aluminio fundido a presión. Opciones de acabado en blanco y negro mate
| Referencia | Potencia | Dimensiones | Flujo luminoso | Sistema de regulación | Ficha técnica |
|---|---|---|---|---|---|
| HOYUWO-TL-20WB | 20W±5% | Φ100*150mm | 1900-2200lm | Regulación DALI/0-10V/Triac | Solicitar ficha |
| HOYUWO-TL-25WB | 25W±5% | Φ100*150mm | 2300-2500lm | Regulación DALI/0-10V/Triac | Solicitar ficha |
| HOYUWO-TL-30WB | 30W±5% | Φ100*150mm | 2750-3000lm | Regulación DALI/0-10V/Triac | Solicitar ficha |
| HOYUWO-TL-35WB | 35W±5% | Φ100*150mm | 3350-3500lm | Regulación DALI/0-10V/Triac | Solicitar ficha |
- Control inteligente Zigbee mediante aplicación móvil, Google Home o Amazon Alexa; confirme la pasarela y la compatibilidad de la versión solicitada.
- Opciones de alimentación a baja tensión: DC12V/DC24V/DC36V/DC48V
Criterios para concretar el pedido
Antes de incorporar el foco a un carril existente, pediremos una confirmación escrita de compatibilidad con su marca y modelo. No daremos por válido el adaptador únicamente porque su forma parezca encajar.
Plantearemos una prueba a la distancia que separará el foco del objeto. Nos permitirá valorar el tamaño del área iluminada y observar el deslumbramiento desde el recorrido de los clientes.
Puede orientar esta solución de carril compatible al acento en tiendas, exposiciones u otros interiores. Elija la apertura y el apuntamiento teniendo en cuenta la distancia hasta el objeto.
No declararemos compatibles dos sistemas solo porque tengan el mismo número de conductores. Contrastaremos la correspondencia mecánica y eléctrica de carriles de 2, 3 y 4 conductores con sus respectivos adaptadores. Elegiremos fijación a pared o techo, o suspensión, usando los accesorios del sistema.
- Cableado e instalación del foco regulable Triac para carril de 2 conductores
- Instalación y cableado de la versión regulable 0-10V/DALI para carril de 4 conductores
Definiremos primero la pareja compatible de carril y adaptador, las fijaciones y la alimentación. Seguiremos las instrucciones de esos componentes para montar y orientar el foco.
¿Qué sistema de regulación hay que pedir?
Mantendremos diferenciadas las entradas de corte de fase, analógicas y digitales, sin tratarlas como intercambiables. Pediremos una pareja validada de driver y mando, con su mínimo de regulación y su respuesta al arranque. Coordinaremos el protocolo de la luminaria con el control previsto en nuestra instalación. En el suministro quedará concretada la opción que corresponde al modelo elegido.
¿Qué medidas hay que comprobar antes del pedido?
Si sustituimos un equipo, aportaremos sus medidas sin deducir el tamaño a partir de una potencia parecida. Revisaremos asimismo la posición de anclajes, entradas de cable y componentes externos. Para HOYUWO-TL-20WB el plano recoge Φ100*150mm. Contrastaremos esa información con el soporte y la versión solicitada, porque otras variantes pueden tener dimensiones distintas.
¿Qué carril y adaptador corresponden a este foco?
Para nuestro carril identificaremos la referencia y los circuitos antes de elegir el foco. Comprobaremos que su adaptador coincide con el sistema tanto en la conexión eléctrica como en el acoplamiento mecánico.
¿Qué componentes necesita el control inteligente de este modelo?
Para nuestra configuración inteligente dejaremos definidos el mando y la plataforma de uso. Antes de confirmar el suministro, contrastaremos la compatibilidad del modelo con su pasarela y su driver.
Información accesible de las imágenes

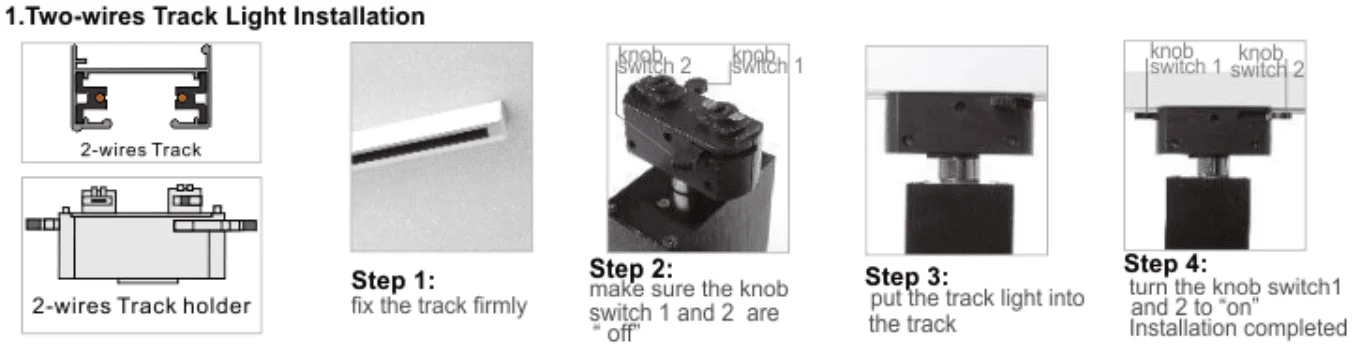

Imagen 1 · Instalación
- Instalación de una luminaria en carril de 2 conductores.
- 1. Fijar firmemente el carril.
- 2. Comprobar que los selectores 1 y 2 estén en «off».
- 3. Introducir la luminaria en el carril.
- 4. Girar los selectores 1 y 2 a «on». Instalación finalizada.
Imagen 2 · Instalación
- Instalación en carril de 4 conductores. Elementos: carril, adaptador y selectores 1 y 2.
- 1. Fijar firmemente el carril.
- 2. Girar el selector 1 a la posición «a» y comprobar que el selector 2 esté en «off», tal como muestra la imagen.
- 3. Introducir la luminaria en el carril.
- 4. Girar el selector 1 a la posición «b» y seleccionar el circuito 1, 2 o 3 mediante el selector correspondiente. Instalación finalizada.
