Carril magnético DC48V para composiciones modulares

Descripción

Puede reunir módulos compatibles en el perfil magnético alimentado a DC48V. Para cambiar su disposición, aísle la alimentación y siga el procedimiento de la serie; no suponga que puede tocar o mover componentes mientras el sistema funciona.

Especificaciones

Construcción y acabado: Aluminio+Plástico, color negro
Fuentes luminosas disponibles: Osram SMD o Bridgelux SMD
Alimentación requerida: DC48V
Aperturas de la óptica: 24/38/120°
Reproducción del color (CRI): 90
Eficacia declarada para esta selección: 90lm/W
Periodo de garantía: 2 años
Duración de servicio indicada: 50000 horas

Características

1. Definiremos si el carril irá suspendido, empotrado o fijado en superficie y escogeremos el perfil con sus accesorios específicos.

Comprobaremos la compatibilidad entre fuente, módulos y accesorios antes de ampliar o reorganizar el trazado, respetando la carga y los límites mecánicos. Para intervenir seguiremos el manual con el suministro aislado; la denominación DC48V no autoriza a tocar contactos durante el funcionamiento.

3. Puede diseñar diferentes recorridos luminosos utilizando los accesorios admitidos por el sistema.

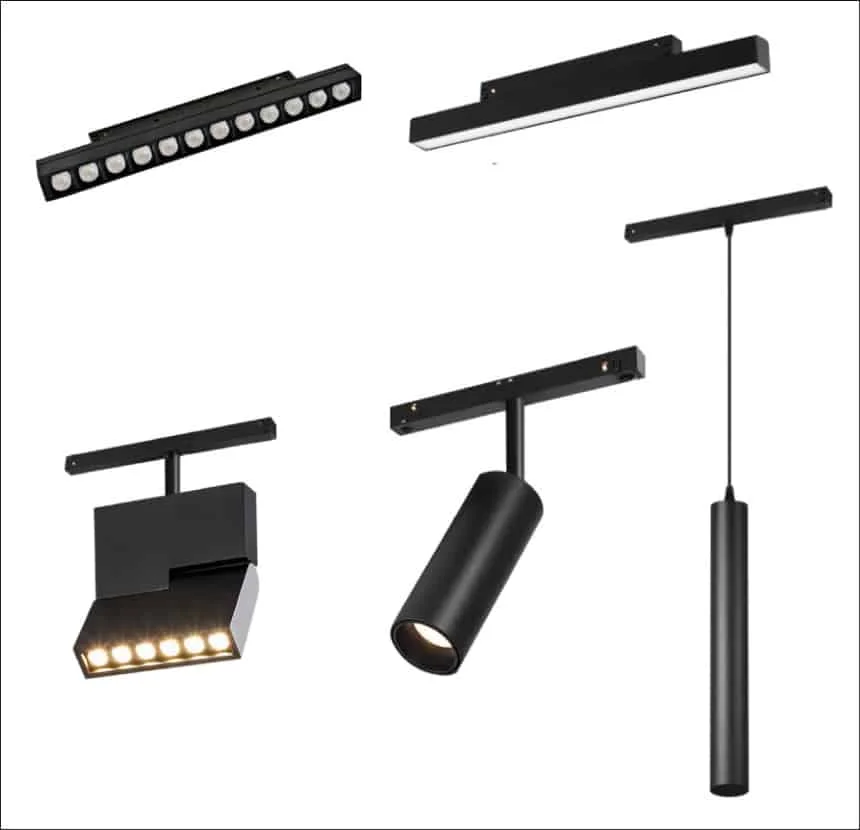

4. Puede combinar módulos compatibles de la serie: orientables, lineales, colgantes y otros focos magnéticos.

Instalación

Contrastaremos con el manual la secuencia del esquema y coordinaremos el carril empotrado con el acabado del techo. Cada perfil exige una fijación específica; comprobaremos accesorios de superficie, suspensión o empotramiento antes de proyectar el montaje. Paso 1: abriremos la ranura de 30-35mm que indique el plano. Paso 2: alojaremos el carril y lo sujetaremos conforme a las instrucciones. Paso 3: integraremos sus alas con las placas y anclajes previstos para el techo de yeso laminado. Paso 4: realizaremos el acabado de yeso compatible.

Equivalencia orientativa entre lámparas de halogenuros metálicos y LED

Lámpara de halogenuros metálicos	LED	Flujo luminoso efectivo
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

Preguntas frecuentes

Aplicaciones

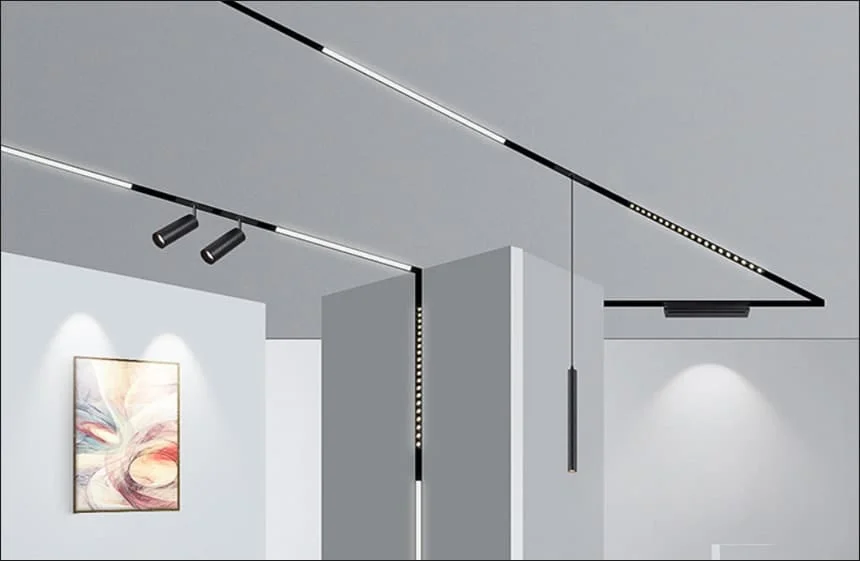

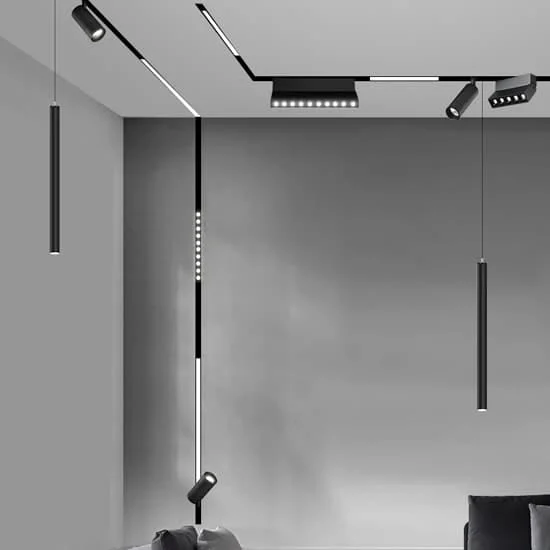

Puede combinar luz en un interior con carriles y módulos que pertenezcan a una familia compatible. Resuelva antes el recorrido, la alimentación y el control para seleccionar después los accesorios adecuados.

Preparación de la instalación

Antes de terminar el techo trazaremos los carriles, sus uniones, los puntos de alimentación y el acceso a la fuente. Limitaremos la composición a piezas de la misma familia cuya compatibilidad esté confirmada.

Criterios para concretar el pedido

Para comparar el sistema completo pediremos una lista de suministro que detalle tramos, uniones, fuentes, tapas y módulos. No tomaremos el precio de un único foco como coste de toda la instalación.

Pediremos verificar la caída de tensión con la longitud y la carga previstas. Ese cálculo nos permitirá concretar los puntos de alimentación del recorrido.

Información accesible de las imágenes

Imagen 1 · Contenido del producto

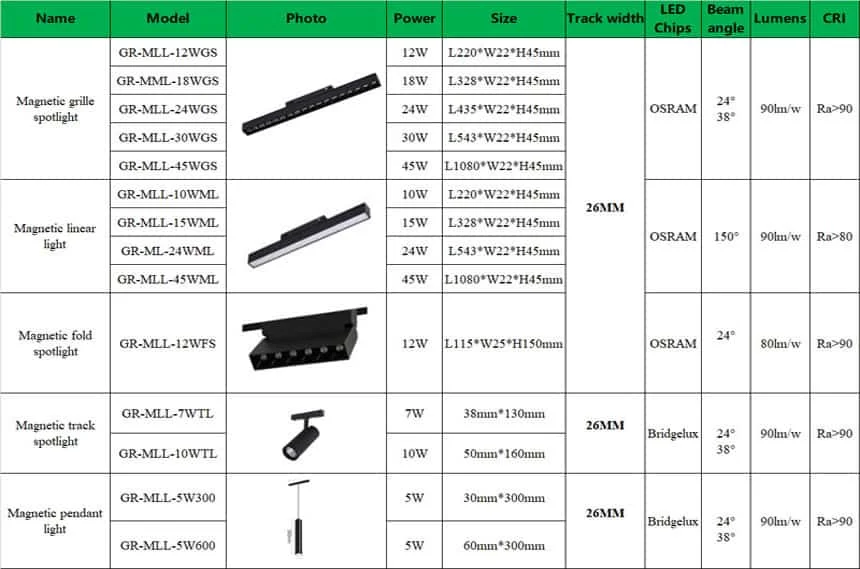

• Tabla de luminarias magnéticas: nombre, modelo, fotografía, potencia, dimensiones, anchura del carril, chips LED, ángulo de apertura, eficacia luminosa y CRI. Anchura del carril: 26mm.
• Focos de rejilla magnética con chips OSRAM, apertura 24°/38°, 90lm/W y Ra>90: HOYUWO-MLL-12WGS, 12W, L220×W22×H45mm; HOYUWO-MML-18WGS, 18W, L328×W22×H45mm; HOYUWO-MLL-24WGS, 24W, L435×W22×H45mm; HOYUWO-MLL-30WGS, 30W, L543×W22×H45mm; HOYUWO-MLL-45WGS, 45W, L1080×W22×H45mm.
• Luminarias lineales magnéticas con chips OSRAM, apertura 150°, 90lm/W y Ra>80: HOYUWO-MLL-10WML, 10W, L220×W22×H45mm; HOYUWO-MLL-15WML, 15W, L328×W22×H45mm; HOYUWO-ML-24WML, 24W, L543×W22×H45mm; HOYUWO-MLL-45WML, 45W, L1080×W22×H45mm.
• Foco plegable magnético HOYUWO-MLL-12WFS: 12W, L115×W25×H150mm, chips OSRAM, apertura 24°, 80lm/W y Ra>90.
• Focos magnéticos de carril con chips Bridgelux, apertura 24°/38°, 90lm/W y Ra>90: HOYUWO-MLL-7WTL, 7W, 38×130mm; HOYUWO-MLL-10WTL, 10W, 50×160mm.
• Luminarias magnéticas suspendidas con chips Bridgelux, apertura 24°/38°, 90lm/W y Ra>90: HOYUWO-MLL-5W300, 5W, 30×300mm; HOYUWO-MLL-5W600, 5W, 60×300mm.

Imagen 2 · Contenido del producto

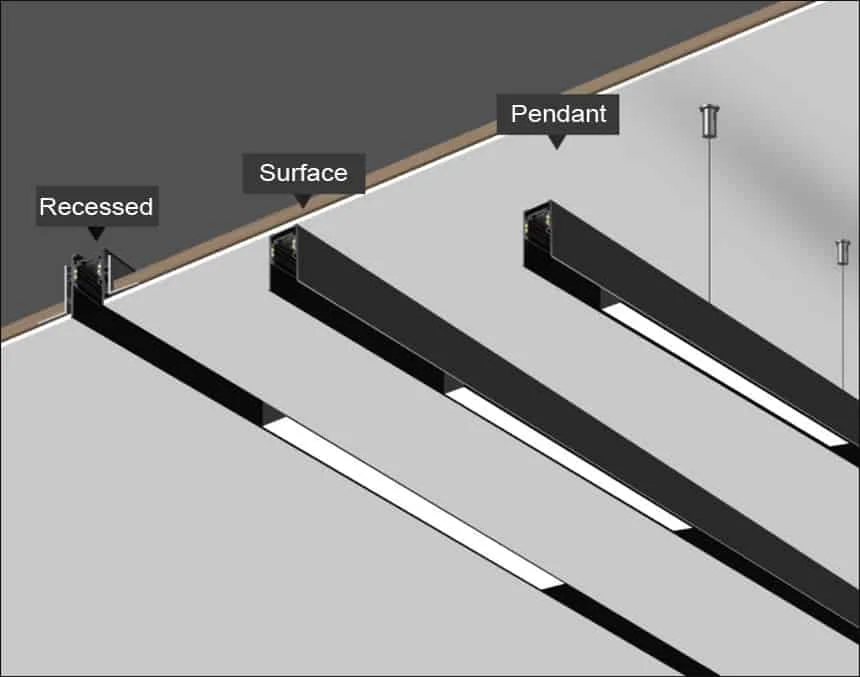

• Empotrado
• En superficie
• Suspendido

Imagen 3 · Contenido del producto

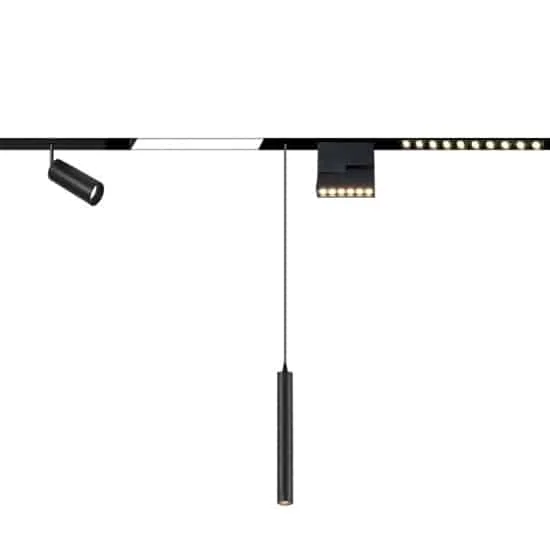

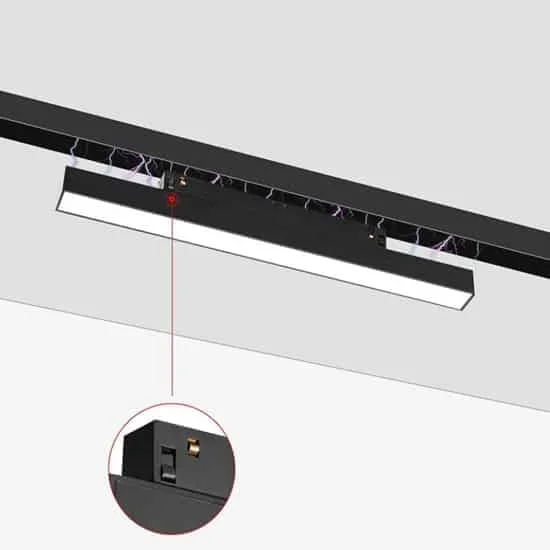

• Instalación magnética
• Reposicionamiento de módulos según el manual y con la alimentación desconectada
• Alimentación DC48V.

Imagen 4 · Contenido del producto

• Accesorios del sistema: conector de alimentación DC48V, conector recto de 180°, conector de alimentación en esquina y cables de suspensión.
• Uniones de 90° para esquinas del techo y cambios de dirección vertical.
• Fuente de alimentación DC48V. El ejemplo inferior muestra la posición de las uniones y de los conectores de alimentación.

Imagen 5 · Contenido del producto

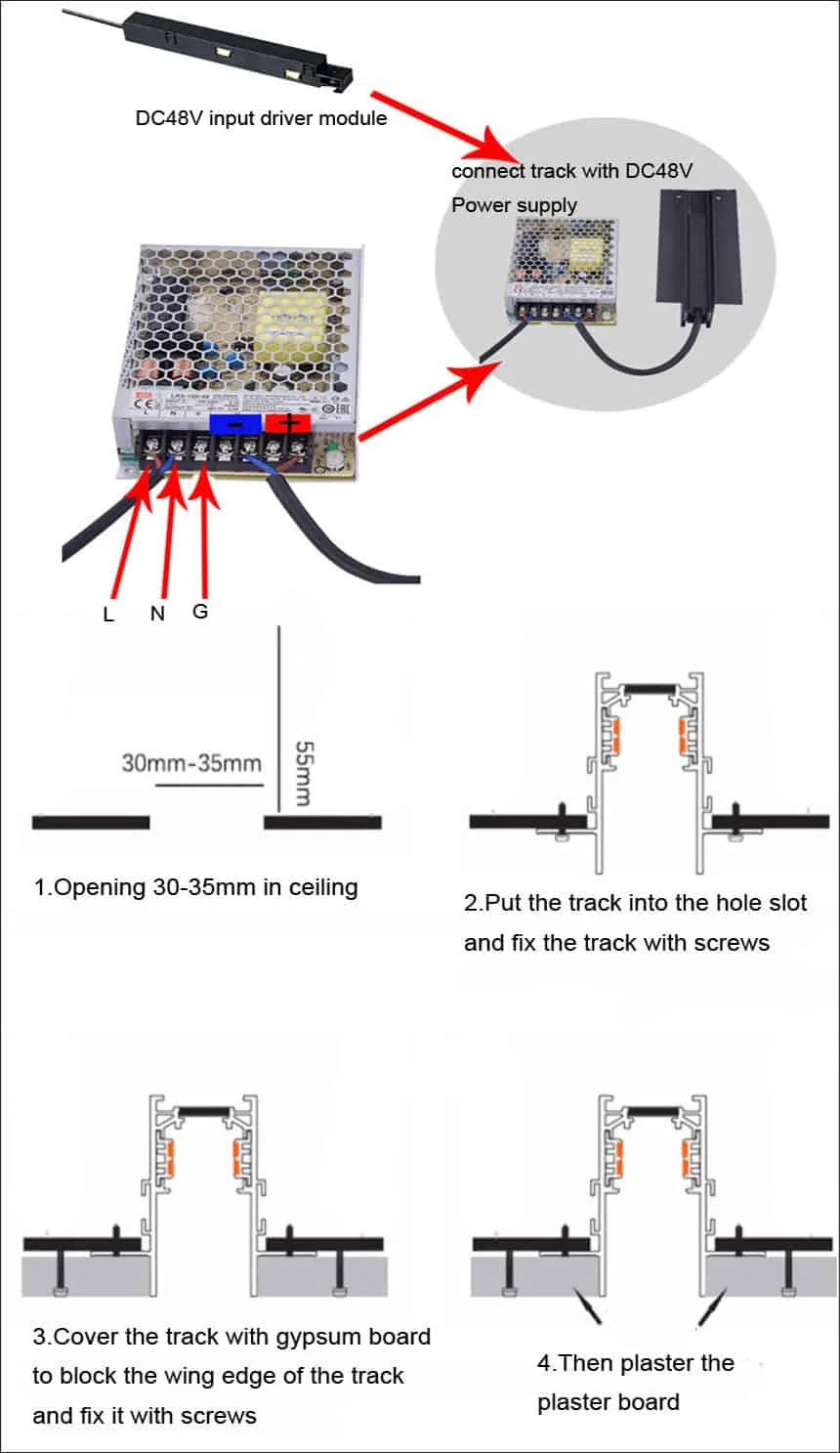

• Sistema de alimentación DC48V: módulo de entrada del carril y fuente de alimentación. Se identifican los bornes L, N y G.
• 1. Abrir una ranura de 30–35mm en el techo. El esquema muestra una profundidad de 55mm.
• 2. Introducir el carril en la ranura y fijarlo con tornillos.
• 3. Cubrir las alas del carril con placas de yeso y fijarlas con tornillos.
• 4. Aplicar el acabado de yeso sobre las placas.
