Iluminación de túneles: evaluar zonas, control y renovación LED

Para una actuación en España, acuerde con la administración titular y el equipo técnico los documentos aplicables y las prestaciones de cada zona, también ante fallos de control o alimentación. Utilice esta guía para distinguir los ejemplos comerciales del cálculo del proyecto. Antes de escoger equipos tendrá que definir acceso, circulación, mantenimiento y emergencia. No dimensione el túnel mediante una equivalencia invariable de vatios: necesita un diseño vinculado a su infraestructura.

Normas de iluminación para túneles

En una carretera española, siga los criterios que exija la administración titular; una tabla de venta o una descripción de normas japonesas no los reemplaza. Para estudiar la entrada deberá considerar geometría de aproximación, velocidad, tráfico y luminancia exterior. Diferencie umbral, transición, interior y salida. Así podrá evaluar el paso diurno desde un exterior luminoso hacia una zona más oscura sin perder la percepción de obstáculos.

En el interior necesitará que la iluminación artificial proporcione la visión prevista, ya que la aportación natural resulta limitada. Determine uniformidad y nivel a partir de los criterios del proyecto, la velocidad y las condiciones de circulación.

Descripción y texto de la imagen

• Referencia de iluminación para túneles.

No traslade directamente al túnel las condiciones del alumbrado viario a cielo abierto. Para seleccionar su alumbrado LED, examine los aspectos específicos que se desarrollan a continuación:

• Luminancia de la calzada, según la fotometría, la distribución y las características de la superficie.
• Luminancia de las paredes y distribución vertical de la luz.
• Velocidad, volumen de tráfico y trazado, en relación con la distribución de las luminarias.
• Visibilidad y confort, incluidos el deslumbramiento y la reproducción cromática.
• Adaptación visual en las zonas de entrada y salida, con los refuerzos que determine el cálculo.
• Diferencias entre el funcionamiento diurno y nocturno y estrategia de regulación.

Al elaborar la propuesta, analice estos factores como partes de un mismo diseño:

• Adaptación visual: durante el día puede existir una gran diferencia de luminancia entre el exterior y el interior. Las zonas de umbral y transición deben facilitar la percepción de obstáculos al entrar; el cálculo define la reducción progresiva del nivel hacia el interior.
• Uniformidad: compruebe los valores medios y mínimos y las variaciones de luminancia sobre la calzada. La alternancia marcada entre franjas claras y oscuras puede perjudicar el confort de conducción.
• Deslumbramiento: considere la visión directa de las luminarias, sus reflejos y el contraste con las entradas o salidas luminosas. La óptica y la orientación deben ajustarse a las posiciones de observación previstas.
• Efecto de parpadeo espacial: al circular entre luminarias separadas, el conductor puede percibir variaciones repetidas de luminancia. Influyen la separación, la velocidad y el tiempo de exposición. La fuente cita frecuencias inferiores a 2.5Hz o superiores a 15Hz como referencia; esos valores no deben aceptarse como criterio universal sin contrastarlos con los documentos aplicables al túnel.
• Control: los sensores y los drivers regulables pueden adaptar la luz a las condiciones previstas y reducir el consumo. El sistema debe mantener las prestaciones del proyecto y definir su respuesta ante fallos.

Separación y altura de montaje

Interprete la tabla como una colección de ejemplos originales y no como instrucciones válidas para cualquier túnel. Encontrará alturas de 4 a 6 metros y una mención a 4.5 metros como cota frecuente, no máxima. Para fijar separación y potencia tendrá que valorar la fotometría y la zona a la que sirve cada equipo.

ubicación	Rango de potencia	Potencias citadas en el ejemplo	Espaciado
Entrada	100W-300W	100W 150W 200W	1-1.5m
Sección de transición	70-120W	100W	2-3m
Zona interior	30-60W	50W	8-12m
Salida	100-300W	100W 150W 200W	1-1.5m

Aunque la vía sea secundaria, justificaremos adaptación, visibilidad y seguridad sin rebajar exigencias automáticamente por su categoría. Utilizaremos las referencias de 30W a 60W para explorar una gama, no para dar por suficiente una potencia única. La distribución que adoptemos procederá del cálculo y de las condiciones concretas del túnel.

Antes de llevar al plano una separación de emergencia de aproximadamente 25 metros, compruebe cobertura, niveles y respuesta al fallo considerado. La cifra aparece en el texto original como orientación y no acredita por sí sola que la solución sea aceptable.

Criterio que puede extraer de los ejemplos:

• iluminación básica: la fuente propone luminarias LED de 30-60W para el nivel básico y de 100-200W para refuerzos de entrada y transición. Son ejemplos de producto. El nivel y la progresión de luminancia deben obtenerse del cálculo, con la fotometría y la geometría reales.
• Longitud de las zonas. La fórmula S=VT/3.6 expresa la distancia recorrida en metros cuando V está en km/h y T en segundos. Adoptar T=2 segundos, como hace el ejemplo original, no dimensiona por sí solo todas las zonas de adaptación. El estudio debe definir sus longitudes según el método y las condiciones aplicables.
• Servicio nocturno y emergencia. Deben estudiarse con sus propias condiciones de uso y seguridad. Las referencias de la fuente a la mitad y a una décima parte de la luminancia básica no se presentan como reglas universales para España. Defina en el proyecto los niveles, los puntos de comprobación y la respuesta ante fallos.

¿Qué luces usar en un túnel?

Distinga las funciones de iluminación, balizamiento, señales de carril y emergencia que puedan coexistir en el proyecto. Tendrá que asignar un equipo apropiado a cada una; no puede dar por válido un proyector convencional para cualquier zona o función de seguridad.

¿Por qué utilizar aleación de aluminio en lugar de acero inoxidable para las luces de los túneles?

1. El texto de partida compara 238 W/(m·K) y 15.2 W/(m·K). Son valores de referencia que no describen cualquier aleación de aluminio o acero inoxidable. La disipación final depende también de geometría, uniones, acabado y condiciones ambientales; no puede deducirse únicamente del nombre del metal.
2. En comparación con otros materiales metálicos como el acero inoxidable, la aleación de aluminio tiene una densidad menor y es más liviana. Por lo tanto, el uso de aleación de aluminio para las lámparas de túnel LED puede reducir el peso total, haciendo que la instalación y el mantenimiento sean más convenientes.
3. El coste depende de la aleación, la construcción, el acabado y la fabricación. Compare el conjunto ofertado, sin deducir que el aluminio será siempre más económico.

¿Cuántos vatios de luces de túnel LED pueden reemplazar las lámparas de sodio 400W?

Lea como hipótesis didáctica, y no como medición, el ejemplo que combina una lámpara de sodio de 400W, 48,000 lm y una utilización del 40% para estimar unos 19,000 lm útiles. Esos valores sirven para explicar la comparación simplificada. No extraiga de ellos una eficacia de 40 lm/W: esa cifra no resulta del cálculo indicado.

En la parte LED del ejemplo, examine las hipótesis de 130 lm/W y de utilización superior al 90% antes de aceptar los aproximadamente 165W propuestos para obtener unos 19,000 lm útiles. Tendrá que contrastarlas en la luminaria y en la geometría del túnel. Para validar la sustitución, compruebe lo que sucede sobre paredes y calzada, sin limitarse a igualar ese flujo estimado.

Al comparar 80W LED con 250W de sodio, mantenga el carácter orientativo de la propuesta y revise flujo, uniformidad, distribución y deslumbramiento. La fuente contrapone CRI≥70 Ra y CRI≈30 Ra. Aunque mejore la reproducción del color, no puede utilizar esa diferencia para reducir automáticamente los niveles exigibles al proyecto.

Pediremos el cálculo de los modelos ofrecidos y verificaremos la instalación antes de autorizar una reducción de potencia. Las relaciones de 400W a 150W LED y de 250W a 70W LED proceden de propuestas comerciales del artículo. No las convertiremos en factores de sustitución aplicables a cualquier renovación.

¿Cuál es el nivel de lux de iluminación del túnel?

Para interpretar los intervalos de iluminancia en lux, recuerde que son referencias genéricas del documento de partida. No le permiten justificar por sí solas un túnel español: deberá diferenciar luminancia e iluminancia y estudiar accesos, circulación y condiciones de día y de noche.

• Zona de entrada diurna: 200-500 Lux
• Zona de transición: Reduciendo gradualmente desde el nivel de la zona de entrada al nivel de la zona interior
• Zona Interior: 30-100 Lux
• Zona de salida: 50-100 Lux
• Servicio nocturno, conjunto del túnel: 30-50 Lux

¿Cuál es la mejor temperatura de color para la iluminación de túneles?

Evaluaremos la temperatura de color junto con el entorno, la percepción y la distribución del haz. Trataremos los 5000-6000K de CCT que cita la fuente como una posibilidad del proyecto, sin atribuirle superioridad universal sobre otras opciones.

¿Qué es el método L20?

Si utiliza L20 para estudiar la entrada, identificará la luminancia media dentro de un cono de visión de 20 grados desde un punto definido de la aproximación. Sitúe ese punto y aplique la referencia conforme al procedimiento de cálculo adoptado, en lugar de tratar L20 como un valor independiente de la geometría.

¿Cuál es el código NFPA para túneles?

Cuando encuentre NFPA 502 en una especificación, compruebe si el contrato la exige y qué edición y alcance se han definido. Se trata de una referencia de la National Fire Protection Association para túneles de carretera, puentes y otras vías de acceso limitado. Su cita no le autoriza a sustituir las normas españolas o las exigencias de la administración titular.

En NFPA 502 podrá identificar, entre otros, los siguientes ámbitos de seguridad:

1. Sistemas de protección contra incendios: Especificaciones para sistemas de detección, alarma y extinción de incendios.
2. Ventilación de emergencia: Requisitos de los sistemas de ventilación para gestionar el humo y el calor en caso de incendio.
3. Salida de emergencia: Directrices para rutas y salidas de evacuación seguras.
4. Integridad estructural: Normas para garantizar que las estructuras de túneles puedan resistir condiciones de incendio.
5. Operación y mantenimiento: Procedimientos para mantener los sistemas de seguridad y realizar inspecciones periódicas.
6. Respuesta de emergencia: Protocolos de coordinación con los servicios de emergencia y realización de simulacros.

Puede entender la finalidad de NFPA 502 como la protección de las personas usuarias y de la infraestructura en túneles y otras instalaciones de este ámbito.

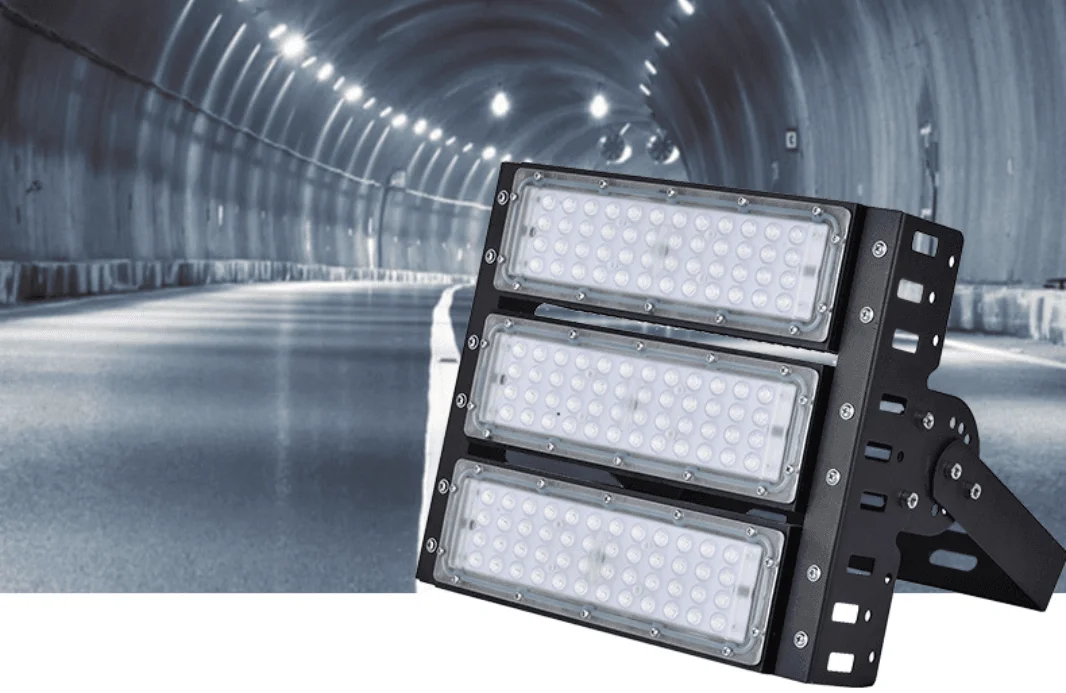

Componentes de una luminaria LED para túneles

Al revisar el despiece de una luminaria LED de este tipo, identifique carcasa y disipador, módulos LED y driver, además de cubierta óptica, conexiones y fijaciones.

1. Carcasa. Son habituales la fundición de aluminio y las estructuras modulares con aletas. El tamaño y el espesor, por sí solos, no acreditan calidad: revise construcción, protección y condiciones de trabajo declaradas.
2. Disipación. La superficie de intercambio influye en la evacuación de calor, junto con el material, el contacto térmico y el aire disponible. Un disipador mayor no garantiza mejor comportamiento si el resto del diseño o la instalación no son adecuados.
3. Fuente de luz: La fuente describe chips SMD y LED de alta potencia de 1W, con ejemplos de 50-60 chips y unos 50W por módulo. La configuración depende del modelo; compare el módulo y la luminaria completos.
4. Driver. Compruebe corriente, aislamiento, regulación, protección y temperatura de funcionamiento. La fuente cita Philips, Meanwell y Suncome para HOYUWO LED; confirme la marca y la referencia de la unidad ofertada. Una carcasa de aluminio o un encapsulado no bastan para demostrar ausencia de parpadeo ni una vida útil determinada.
5. Soporte de montaje: Puede utilizarse un soporte en U. Compruebe material, dimensiones, resistencia y fijaciones de acuerdo con el montaje previsto.
6. Cubierta óptica: Algunos modelos emplean policarbonato (PC) y lentes integradas; confirme su protección y comportamiento para el ambiente del túnel.

Tipos de luminarias LED para túneles

Qué debe distinguir al seleccionar una luminaria LED para túneles

Aunque reconozca un formato parecido al de los proyectores LED, compruebe construcción, control y fotometría para el túnel. Compartir apariencia y potencia con un equipo de fachada o almacén no acredita que pueda utilizarlo en esa infraestructura.

Puede encontrar en la fuente equipos convencionales, variantes regulables y versiones con alimentación de emergencia. Al especificarlos, trate regulación y emergencia como funciones separadas que también pueden combinarse en una misma solución.

Comprobaremos qué ocurre al perder la señal o la alimentación, ya que invertir la lógica no evitará todos los fallos. Confirmaremos además si el driver se apaga a 0V, algo que no puede darse por supuesto en todos los modelos. El ejemplo directo asigna apagado a 0V y máxima salida a 10V, e intercambia esa relación en el inverso. La descripción de origen incluye señales 0-5V y 0-10V con esas posibles lógicas.

Para mantener las funciones de seguridad ante una pérdida del suministro normal, deberá definir las luminarias LED de emergencia para túneles correspondientes, además del alumbrado ordinario.

Justifique autonomía, distribución y nivel de emergencia a partir de los requisitos del túnel. Los 60-120 minutos y la variante de 90 minutos que menciona la fuente son referencias de equipos o de ofertas comerciales. No los interprete como una duración universal ni como garantía de completar una reparación o una evacuación.

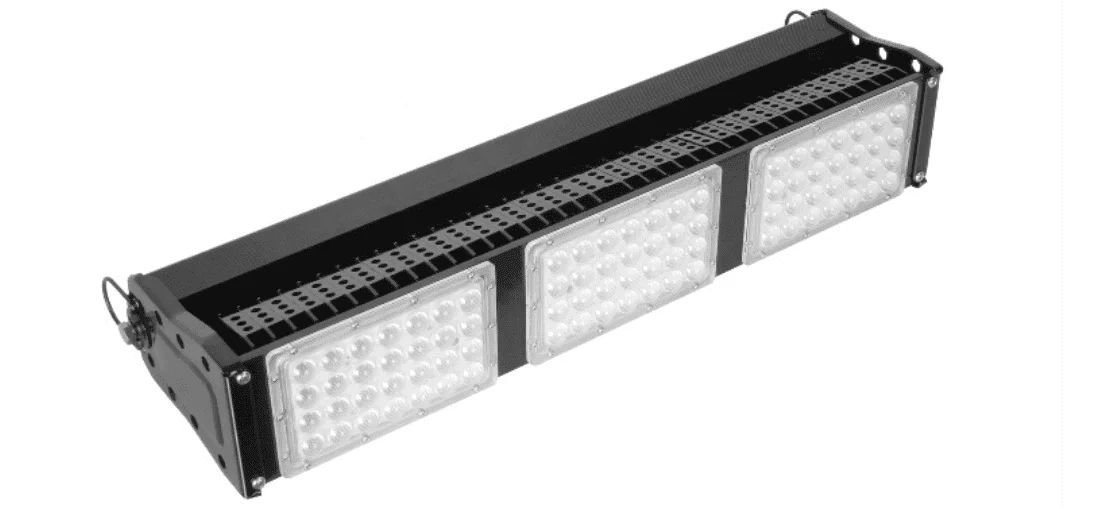

Estudiaremos para el proyecto las variantes de emergencia junto con las opciones lineales y de proyectores.

Preparamos una consulta de suministro

Evolución de las luminarias para túneles

Descripción y texto de la imagen

• Primera configuración: adaptación de una carcasa de luminaria de sodio de alta presión con una fuente LED integrada, sin un disipador específico en el ejemplo mostrado.
• Segunda configuración: carcasa diseñada para LED, con disipador y lente para distribuir el haz; mantiene una fuente LED integrada.
• Tercera configuración: cuerpo plano de aluminio, vidrio templado y disipador integrado, con LED de alta potencia de 1W. La fuente sitúa su uso durante 6-7 años dentro de su cronología histórica. La imagen describe una óptica reflectora; las limitaciones de transmisión y fragilidad deben valorarse para el vidrio y el equipo concretos.
• Cuarta configuración: módulos con aletas, LED SMD y cubierta de PC con lente integrada. El diseño busca disipar calor y reducir material y coste; las superficies con aletas requieren prever la acumulación de polvo y la limpieza.
• Quinta configuración: módulos de aluminio fundido a presión con superficies más lisas para facilitar la limpieza. La fuente presenta esta solución como una evolución de las anteriores; el coste y el comportamiento deben compararse en el modelo concreto.

Cómo comparar luminarias LED para túneles

1. Identifique los chips ofertados y su documentación; la fuente cita marcas como Cree, Philips y Osram.
2. Compare eficacia luminosa y reproducción cromática en la configuración completa, con las condiciones térmicas del equipo.
3. Compruebe la referencia y las prestaciones del driver de una marca de equipos de alimentación LED, como Mean Well, Inventronics o MOSO. La marca de los condensadores por sí sola no garantiza la vida útil del conjunto.
4. Revise el diseño térmico de la carcasa y de los módulos a la potencia y temperatura de servicio previstas.
5. Las aletas pueden aumentar la superficie de intercambio, pero su resultado depende del diseño, del ambiente y del mantenimiento.
6. Las conexiones enchufables pueden facilitar la sustitución del driver si mantienen la protección y las características eléctricas requeridas.
7. Compare el comportamiento térmico del conjunto a la potencia ofertada. Un mayor número de módulos puede cambiar la distribución del calor, pero no acredita automáticamente estabilidad ni vida útil.
8. Exija una descripción de la respuesta del sistema regulable cuando falla el control o se pierde la señal. La lógica inversa puede ser una opción de diseño, pero debe validarse con el equipo y con los escenarios de fallo previstos.
9. Seleccione la temperatura de color junto con las condiciones visuales y los criterios del proyecto. Una tonalidad más cálida no garantiza por sí sola una mejor visibilidad en toda situación de niebla.

Evaluaremos la renovación manteniendo la relación entre diseño, equipos y puesta en servicio, sin apoyarnos en separaciones o potencias ajenas a la infraestructura. Tras el montaje comprobaremos uniformidad, niveles y respuesta de las escenas. Para ello solicitaremos fotometrías y documentación térmica y de emergencia de la referencia ofertada. La consulta partirá de la geometría, el criterio de cálculo y la estrategia de control ya definidos.

Qué datos necesita una consulta de renovación

Podemos organizar la consulta por zonas del túnel y adjuntar el inventario de equipos, su disposición y la estrategia de control existente. Esa separación ayuda a detectar si una propuesta mantiene la función de cada zona o se limita a repartir una potencia uniforme. Las referencias comerciales deben contrastarse con los criterios y el cálculo que adopte el proyecto.

Probar el comportamiento ante fallos, además del encendido normal

La recepción debería comprobar las situaciones de fallo previstas en el diseño, con el procedimiento y los responsables definidos para la infraestructura. Podemos documentar qué equipos deben permanecer operativos y cómo responde el control cuando pierde señal o alimentación. La mera presencia de una luminaria con batería no demuestra que el conjunto mantenga todas las funciones de seguridad acordadas.

Contrastaremos con la administración titular qué documentos y alcance exige para la actuación. Como referencia técnica española podremos consultar el tomo II de la Orden Circular 36/2015 del Ministerio de Transportes, dedicado a la iluminación de túneles.
