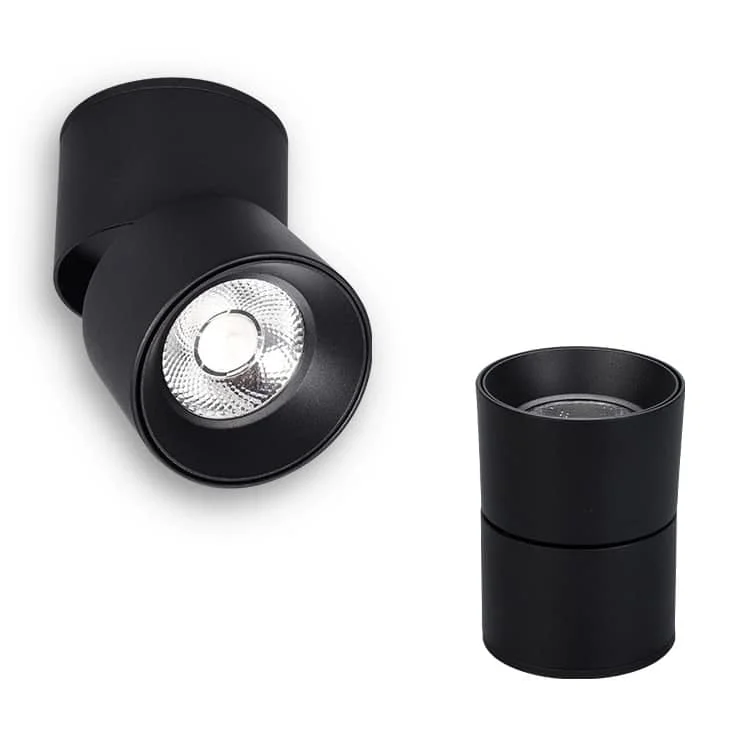

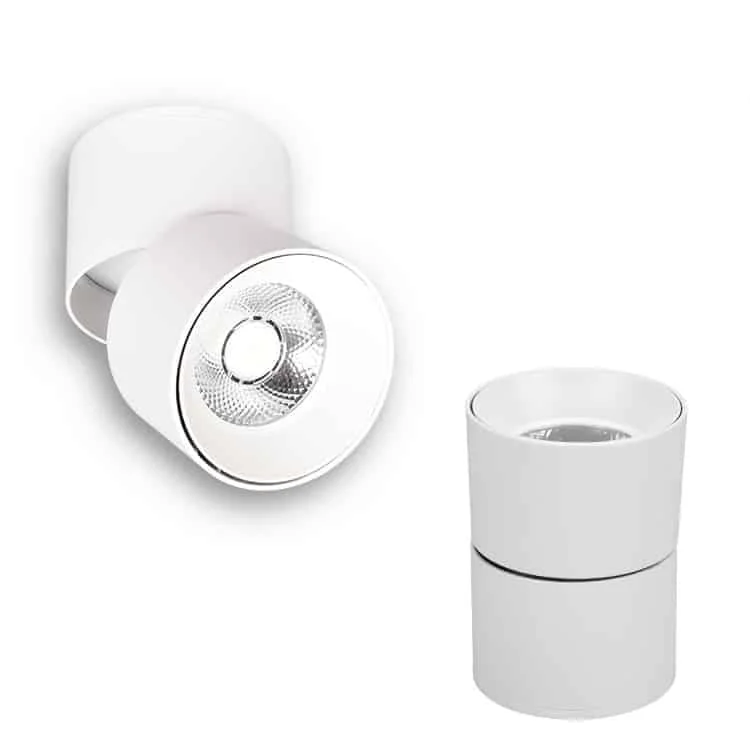

Focos de superficie con giro de 360° e inclinación de 90°
Para acentuar cuadros, expositores o zonas de una vivienda, galería o tienda, puede orientar estos focos de superficie 90° en vertical y girarlos 360°. Decida si busca luz general o un acento antes de elegir la óptica, y pruebe el resultado desde la distancia real.
- Nivel de protección: IP22
- Ángulo de apertura: 24/36°
- Método de instalación: montaje en superficie
- Material: Cuerpo de aluminio fundido a presión, opciones en blanco mate/negro mate
- Ángulo de apertura: 24°/36°
- Tensión de entrada: 120/220-240VAC 50/60Hz
- PF:>0.5 o 0.8
- Distorsión armónica total: <15%
- Fuente LED: Bridgelux/Osram COB con CRI90, SDCM:<5 o <3
- Temperatura de color: 3000K/4000K/6000K
- Vida útil declarada: >50000 h
- Conformidad declarada: CE y RoHS
- Garantía del fabricante: 3/5 años
| Referencia | Potencia | Dimensiones | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|
| HOYUWO-DL-10WI | 10W±5% | Ø70*H100mm | 950-1100lm | Solicitar ficha |
| HOYUWO-DL-15WI | 15W±5% | Ø90*H110mm | 1350-1600lm | Solicitar ficha |
| HOYUWO-DL-20WI | 20W±5% | Ø110*H115mm | 1850-2200lm | Solicitar ficha |
| HOYUWO-DL-25WI | 25W±5% | Ø110*H130mm | 2300-2600lm | Solicitar ficha |
- Triac de fase regulable
- Baja tensión AC/ DC12V/DC24V/DC36V/DC48V
- Montado en pista
Criterios para concretar el pedido
En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.
Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.
Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.
¿Qué hay que comprobar al orientar este foco?
En la orientación prevista buscaremos que el emisor no quede directamente ante quien recorre el espacio. Comprobaremos antes los límites de giro y la holgura que permite el modelo.
¿Qué medidas hay que comprobar antes del pedido?
Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-DL-10WI, donde se indica Ø70*H100mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.
¿Cómo se elige la óptica de este downlight?
Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.
¿Qué sistema de regulación hay que pedir?
Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
Información accesible de las imágenes

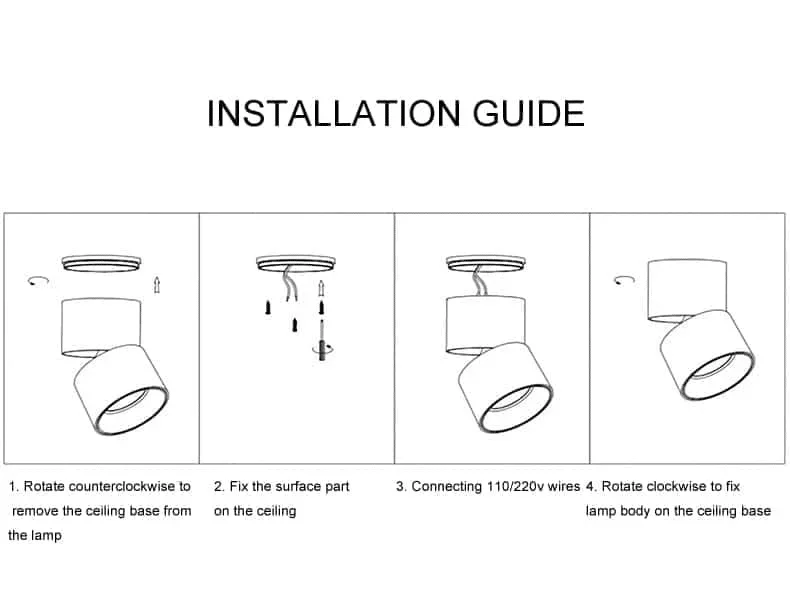

Imagen 1 · Instalación
- Instalación de un downlight de superficie.
- 1. Girar en sentido antihorario para retirar la base de montaje.
- 2. Fijar la base al techo.
- 3. Conectar los cables de alimentación: 110/220V, según el rótulo.
- 4. Girar en sentido horario para fijar el cuerpo.
