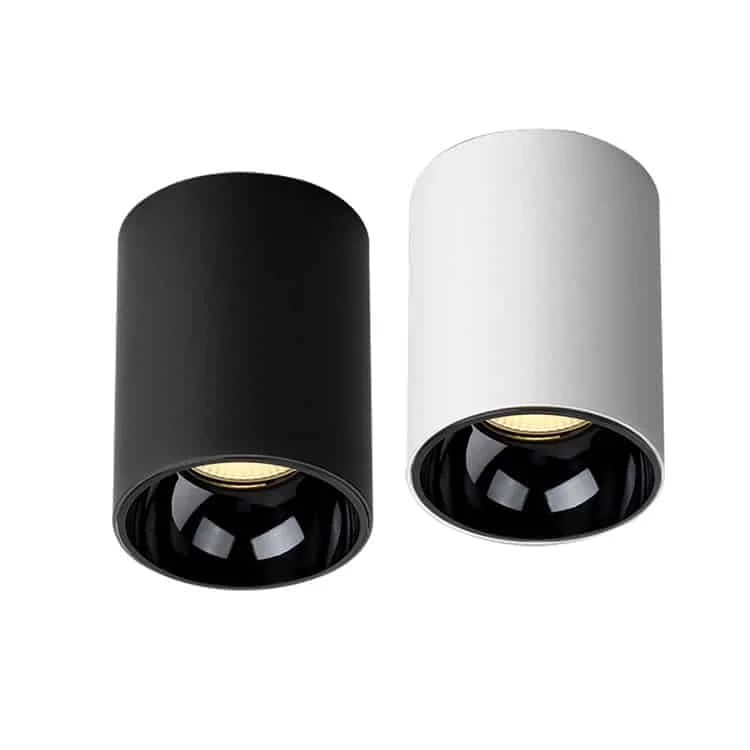

Downlight cilíndrico IP65 para montaje superficial
En una reforma o bajo un techo de hormigón puede valorar el montaje superficial sin abrir un hueco de empotramiento. Si prevé instalarlo en aleros, pasos exteriores o zonas húmedas, confirme tanto el montaje como sus conexiones. En la ficha encontrará IP65. El downlight cilíndrico incorpora una entrada de alimentación protegida y vidrio con junta estanca.
- Instalación: Montaje en superficie/Montaje en techo
- Grado de protección: IP65; comprobar las condiciones de montaje
- Material: Cuerpo de aluminio fundido a presión + reflectores
- Temperatura de color: 2700K-3000k/4000K-4500K/5700K-6000K
- Chip LED: Bridgelux u Osram
- SDCM:< 5 o <3,
- Índice de reproducción cromática:>90
- Driver LED: Eaglerise/DNF/Suncom/DONE, con funcionamiento sin parpadeo indicado en la ficha
- Tensión de entrada: 110/220-240VAC 50/60Hz
- Factor de potencia:>0.5 o >0.8
- Vida útil declarada: >50000 horas
- Conformidad indicada: CE y RoHS; solicite la documentación de la referencia.
- Garantía del fabricante: 3/5 años
| Referencia | Potencia | Dimensiones | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|
| HOYUWO-FM-10WF | 10W±5% | Φ75XH117mm | 900-1100lm | Solicitar ficha |
| HOYUWO-FM-15WF | 15W±5% | Φ95*H128mm | 1300-1500lm | Solicitar ficha |
| HOYUWO-FM-20WF | 20W±5% | Φ95*H128mm | 1800-2100lm | Solicitar ficha |
| HOYUWO-FM-25WF | 25W±5% | Φ120*H150mm | 2300-2600lm | Solicitar ficha |
| HOYUWO-FM-30WF | 30W±5% | Φ120*H150mm | 2800-3000lm | Solicitar ficha |
| HOYUWO-FM-40WF | 40W±5% | Φ147*H180mm | 3800-4200lm | Solicitar ficha |
| HOYUWO-FM-50WF | 50W±5% | Φ170*H200mm | 4700-5200lm | Solicitar ficha |
- Opciones regulables Triac/0-10V/DALI
- Opciones de Tensión de entrada DC12V 24V 48V
- Con los accesorios de suspensión correspondientes, puede utilizarse como downlight suspendido.
Criterios para concretar el pedido
En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.
- balcón
- Cocina
- Aseos
- baño
- cuarto de baño
Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.
Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.
¿Qué significa la protección indicada para esta versión?
No deduciremos resistencia química ni a la corrosión únicamente de la cifra IP. Para el punto concreto de un baño o recinto húmedo contrastaremos ambiente e instrucciones de montaje. Revisaremos que driver, conexión y ubicación sean apropiados. En la ficha comprobaremos a qué partes y a qué forma de instalación se aplica el grado IP.
¿Qué medidas hay que comprobar antes del pedido?
Si sustituimos un equipo, aportaremos sus medidas sin deducir el tamaño a partir de una potencia parecida. Revisaremos asimismo la posición de anclajes, entradas de cable y componentes externos. Para HOYUWO-FM-10WF el plano recoge Φ75XH117mm. Contrastaremos esa información con el soporte y la versión solicitada, porque otras variantes pueden tener dimensiones distintas.
¿Cómo se elige la óptica de este downlight?
Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.
¿Qué sistema de regulación hay que pedir?
Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
Información accesible de las imágenes

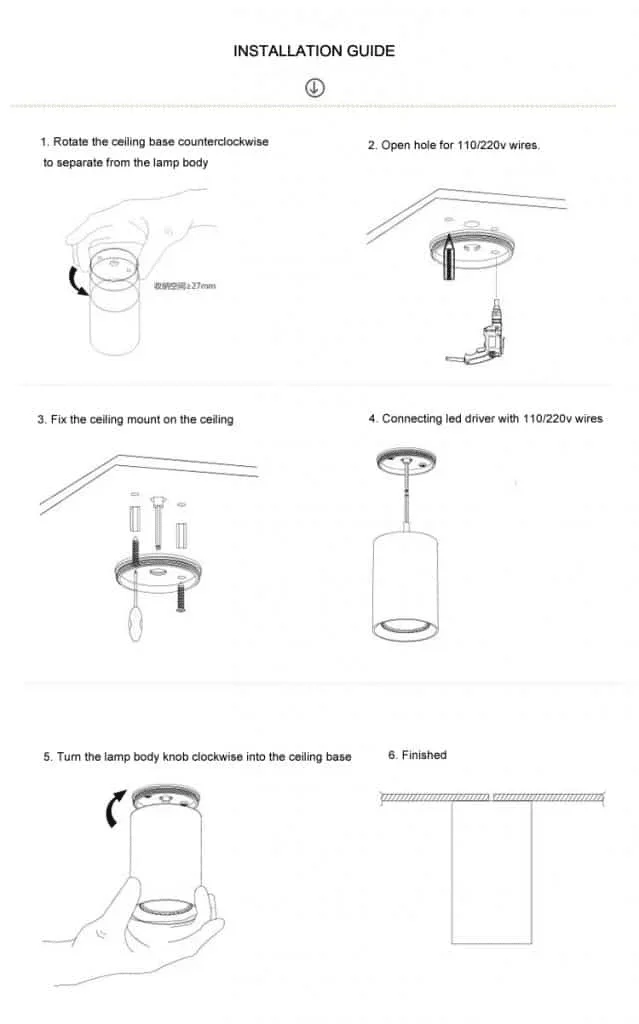

Imagen 1 · Instalación
- Guía de instalación
- 1. Gire la base del techo en sentido antihorario para separarla del cuerpo de la lámpara.
- 2. Prepare el paso del cable de alimentación de 110/220v indicado en la imagen; confirme la tensión de la referencia.
- 3. Fije el soporte de techo en el techo.
- 4. Conecte el driver LED a la alimentación de 110/220v correspondiente a la versión suministrada.
- 5. Gire el cuerpo de la luminaria en sentido horario para fijarlo a la base del techo.
- 6. Compruebe que la instalación haya quedado completada según el manual.
