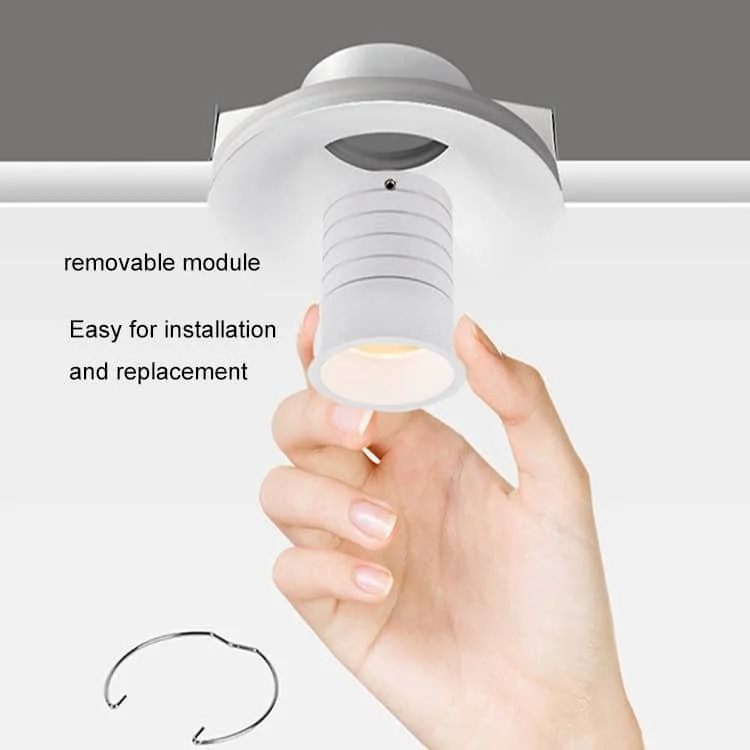

Downlights con aro de yeso y módulo extraíble

Imágenes	Referencia	Potencia	Dimensiones de corte	Flujo luminoso	Ficha técnica
	HOYUWO-DL-7WF-R	7W±5%	Φ105mm	650-770lm	Solicitar ficha
	HOYUWO-DL-10WF-R	10W±5%	Φ105mm	850-1000lm	Solicitar ficha
	HOYUWO-DL-15WF-R	15W±5%	Φ105mm	1200-1300lm	Solicitar ficha

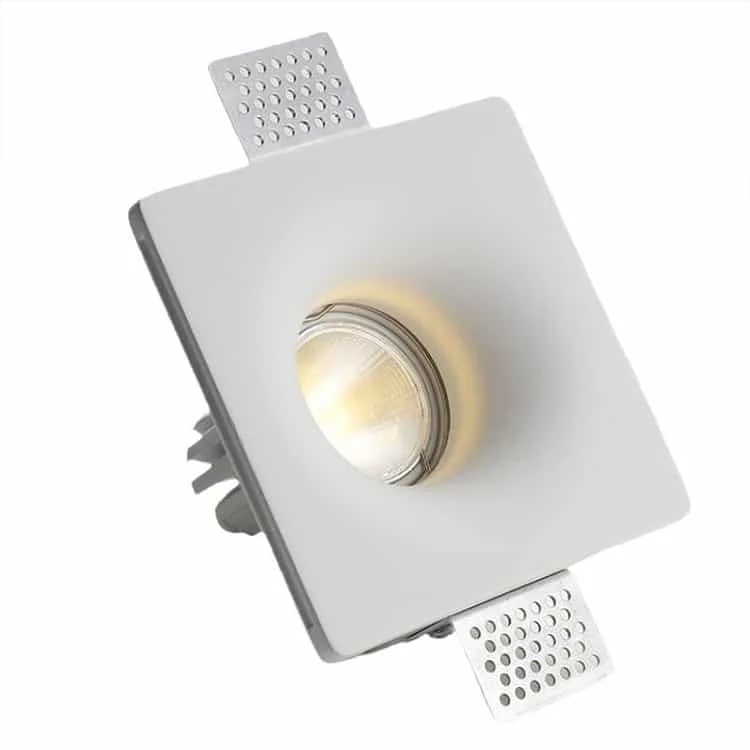

	HOYUWO-DL-7WF-S	7W±5%	L105*W107mm	630-770lm	Solicitar ficha
	HOYUWO-DL-10WF-S	10W±5%	L105*W107mm	850-1000lm	Solicitar ficha
	HOYUWO-DL-15WF-S	15W±5%	L105*W107mm	1200-1300lm	Solicitar ficha

• Triac regulable, 0/1-10V regulable y DALI DT6 DT8 Opciones de blanco regulable
• Respaldo de batería de emergencia

Criterios para concretar el pedido

En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.

Para evaluar el reparto luminoso y el deslumbramiento pediremos el archivo fotométrico correspondiente a la combinación concreta de acabado y óptica.

Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.

Comprobaremos la versión para un techo de 1mm a 35mm de espesor. Abriremos el hueco con las cotas exactas del plano y resolveremos la integración del aro en el acabado antes de ejecutar el montaje.

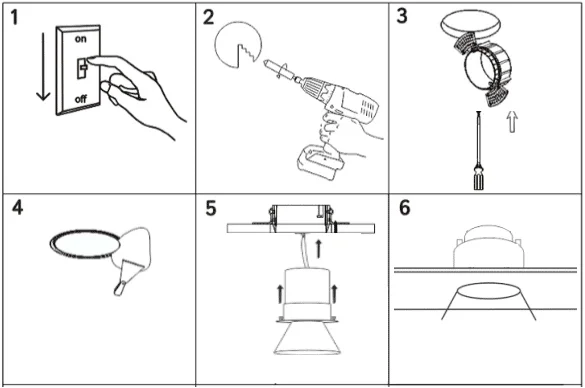

Consulte el procedimiento para integrar el downlight en el acabado de yeso.

Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.

¿Qué conviene definir antes de cerrar el techo sin marco?

Antes de terminar el techo dejaremos contrastados el espesor del soporte, el diámetro o forma de corte y el sistema de integración propio de la referencia.

¿Qué medidas hay que comprobar antes del pedido?

Para verificar el encaje cotejaremos el soporte con el plano de la referencia de la tabla, donde se indica Φ105mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.

¿Cómo se elige la óptica de este downlight?

Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.

¿La luz en emergencia equivale a la del funcionamiento normal?

Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.

¿Qué sistema de regulación hay que pedir?

Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
