Focos orientables IP65 con aro desmontable
Para el mantenimiento podrá separar aro exterior y cuerpo. La fuente LED queda a 50mm de profundidad y permite orientar el cabezal hasta 25°. Valore baños, cocinas o aleros comprobando las condiciones del lugar. En la HOYUWO-DL-W-02 encontrará un foco orientable empotrable con IP65 declarado.
- Ajustable: Sí
- Versión de serie no regulable. Opciones de regulación: Triac/0-10v/DALI.
- Diferentes ángulos de haz: 15/24/36°
- Diseño con reflector profundo. UGR declarado: <19; confirmar las condiciones de cálculo.
- Driver LED incluido: LiFud/Eaglerise/Philips, con funcionamiento sin parpadeo indicado en la ficha
- Distorsión armónica total: <15%
- Factor de potencia: >0.5 o >0.9
- Eficiencia:>89%
- Grado de protección IP: IP65 resistente al agua
- Fuente LED: Bridgelux u Osram COB
- Índice de reproducción cromática:>92
- SDCM:< 5 o 3
- Temperatura de color: 2800K-3000K/3200K-3500K/4000k-4500k/ 5700k-6000k
- Tensión de entrada: 110/220-265VAC 50/60Hz
- Vida útil declarada: >50000 horas
| Referencia | Potencia | Dimensiones | Hueco de empotramiento | Flujo luminoso | Ficha técnica |
|---|---|---|---|---|---|
| HOYUWO-DL-7WW-02 | 7W±5% | Ø63*H69mm | Ø50-55mm | 650-770lm | Solicitar ficha |
| HOYUWO-DL-10WW-02 | 10W±5% | Ø86*H74mm | Ø70-75mm | 950-1100lm | Solicitar ficha |
| HOYUWO-DL-15WW-02 | 15W±5% | Ø110*H83mm | Ø90-95mm | 1400-1600lm | Solicitar ficha |
| HOYUWO-DL-18WW-02 | 18W±5% | Ø110*H83mm | Ø90-95mm | 1700-1900lm | Solicitar ficha |
- Regulación: PWM/0-10V/DALI
- Opciones de alimentación indicadas: AC/DC12V/DC24V/DC36V/DC48W/60. Confirme las unidades y la tensión de la referencia antes del pedido.
- Respaldo de emergencia: 30% de la potencia, con autonomías indicadas de 1, 2 o 3 horas.
Criterios para concretar el pedido
En el techo terminado necesitaremos poder retirar el driver sin perder el acceso a sus conexiones. Por eso comprobaremos el espacio de mantenimiento, además del alto del cuerpo de la luminaria.
Para baños, aseos o balcones, verificaremos primero el punto de montaje. No interpretaremos una mención a piscinas como autorización para sumergir el equipo ni para instalarlo indistintamente en todo el recinto.
Puede integrar esta luminaria en el techo o fijarla sobre su superficie si la versión contempla ese montaje. Para decidir la óptica, distinga si necesita cubrir el espacio o poner el acento en objetos y planos concretos.
Resolveremos primero el hueco o soporte y el espacio de acceso a la alimentación con las cotas del modelo. Para instalarlo, seguiremos el manual de la luminaria y las condiciones que impone el techo.
¿Qué significa la protección indicada para esta versión?
Para nuestro emplazamiento comprobaremos el alcance del IP declarado: qué partes protege y con qué montaje. Evaluaremos aparte la adecuación del driver y de las conexiones al ambiente.
¿Cómo se decide la separación para un baño de luz uniforme?
Fijaremos primero la distancia a la superficie y pediremos el archivo fotométrico de la óptica elegida. Después contrastaremos la uniformidad mediante una simulación o una prueba representativa.
¿Qué medidas hay que comprobar antes del pedido?
Para verificar el encaje cotejaremos el soporte con el plano de HOYUWO-DL-7WW-02, donde se indica Ø63*H69mm. Contrastaremos las medidas de la versión que se suministrará, sin extender esa cota a todas las variantes de la familia.
¿Cómo se elige la óptica de este downlight?
Definiremos la óptica a partir de la distancia de montaje y de la superficie útil. Aunque un haz cerrado concentra más la emisión, verificaremos el resultado mediante el cálculo luminotécnico.
¿La luz en emergencia equivale a la del funcionamiento normal?
Al incorporar emergencia, distinguiremos sus prestaciones de las del encendido habitual: concretaremos la batería, la autonomía y el flujo o la potencia disponibles en ese modo. La cifra nominal de la luminaria no nos sirve para definir ese funcionamiento.
¿Qué sistema de regulación hay que pedir?
Para que la regulación forme parte de nuestra instalación, elegiremos el driver y su protocolo junto con el sistema de mando. Dejaremos identificada en el pedido la combinación compatible de esta referencia.
Información accesible de las imágenes

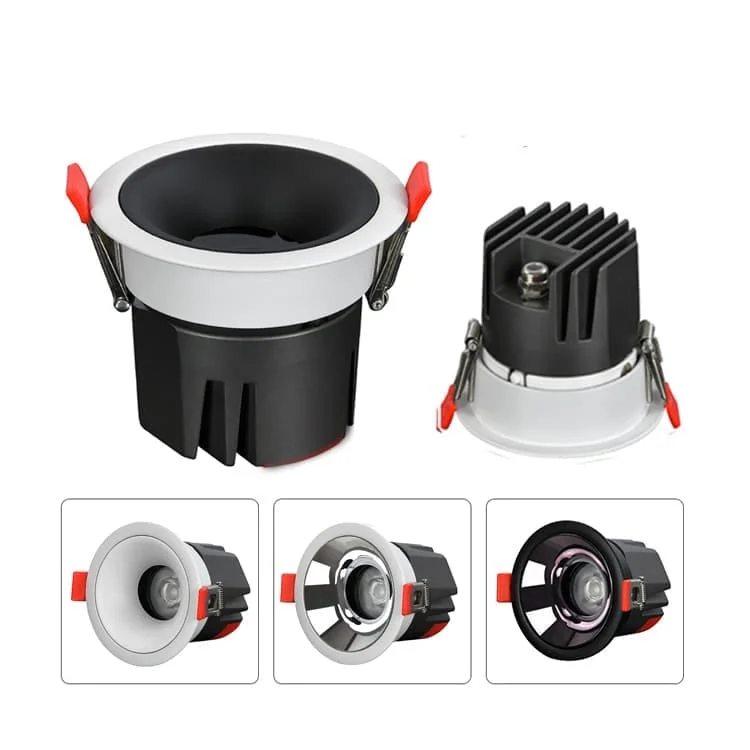

Imagen 1 · Especificaciones
- El anillo exterior y el cuerpo de la lámpara se pueden desmontar para facilitar el mantenimiento y la reparación.
Imagen 2 · Instalación
- Levante los muelles de fijación
- Prepare el hueco indicado en el plano
- Alimentación indicada en la imagen: AC85-265; confirme la unidad y la referencia antes de conectar.
- Muelle de fijación
- Introduzca la luminaria en el hueco
