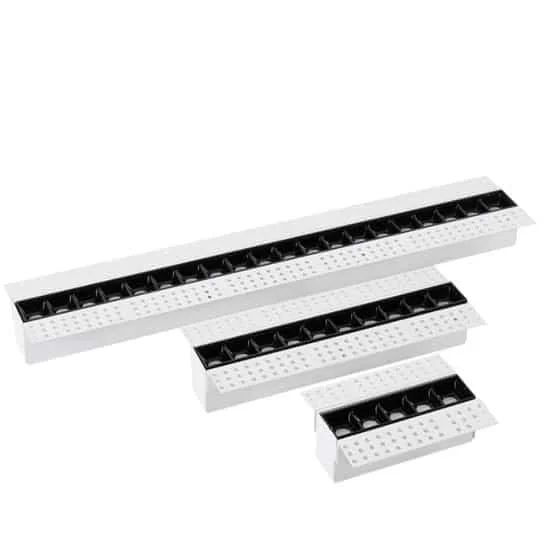

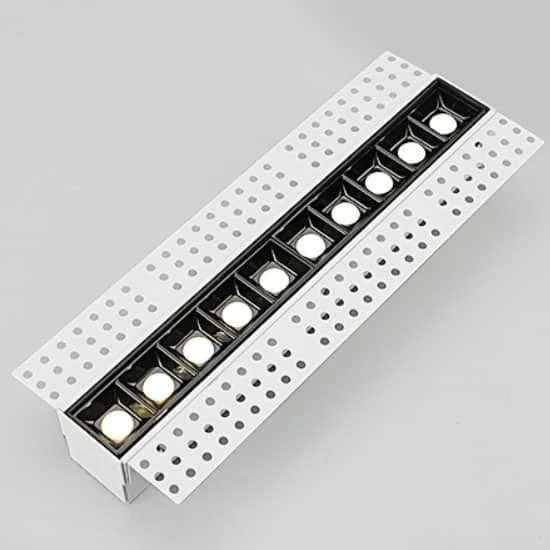

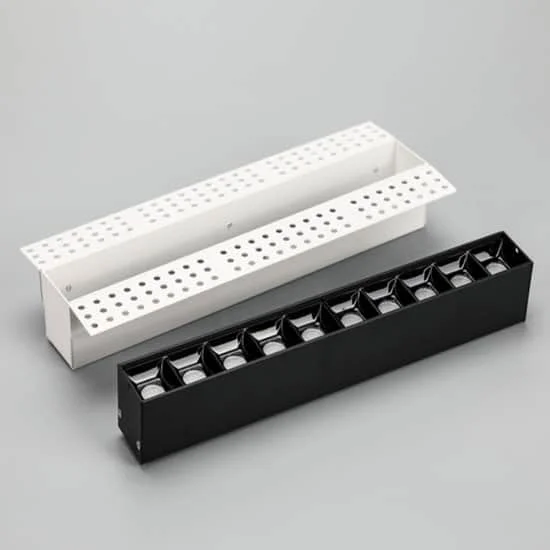

Luminarias lineales de integración sin marco

Descripción

Antes de terminar el techo, compruebe corte, acabado y acceso al driver. Puede integrar esta lineal sin un marco visible y elegir reflectores con distintas aperturas para luz general o de acento.

Parámetros

Modelo	HOYUWO-LS-5WN	HOYUWO-LS-10WN	HOYUWO-LS-20WN
Fuente de alimentación	5W	10W	20W
Dimensiones	L140*W105*H42mm	L273*W105*H42mm	L540*W105*H42mm
Chips LED	5 unidades Osram 3030	10 unidades Osram 3030	20 unidades Osram 3030
Lúmenes	430-460lm	850-920lm	1700-1900lm

Índice de reproducción cromática	80
Materiales	Reflector de aluminio+PC
Ángulo de apertura	15/30/45°
Temperatura de color	3000k blanco cálido; 4500K blanco neutro; 6500K blanco frío
Factor de potencia	>0.6
Grado de protección	IP22
Vida útil declarada	50000 horas
Tensión de entrada	100-265VAC 50/60Hz.AC/DC12V/24V/36V/48V disponible
Observación	Opciones de regulación y respaldo de emergencia disponibles bajo pedido.

Características

• La luminaria lineal LED sin marco utiliza una carcasa de aluminio con acabados opcionales blanco o negro.

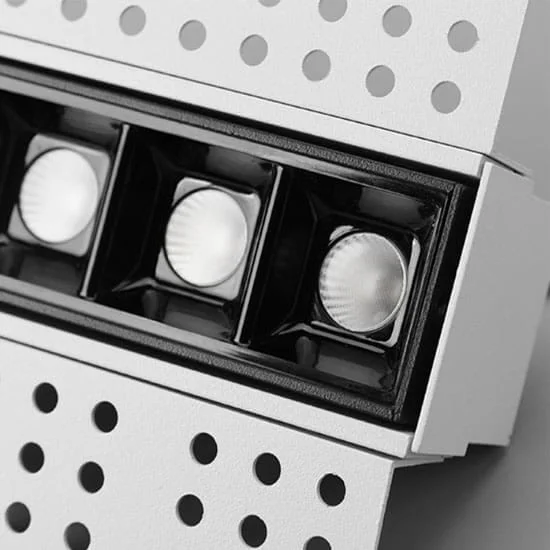

• Los reflectores permiten dirigir la luz y crear contrastes para destacar objetos o superficies.
• Chips LED Osram SMD; confirme reproducción cromática, flujo y consumo de la referencia.
• Driver LiFud/Eaglerise; confirme el comportamiento frente al parpadeo y las prestaciones de la configuración.
• Opciones de regulación: Triac, 0-10v o DALI.
• Vida útil declarada superior a 50000 horas, sujeta a las condiciones de la ficha.
• Luminaria lineal LED sin marco con cable de retención anticaída.

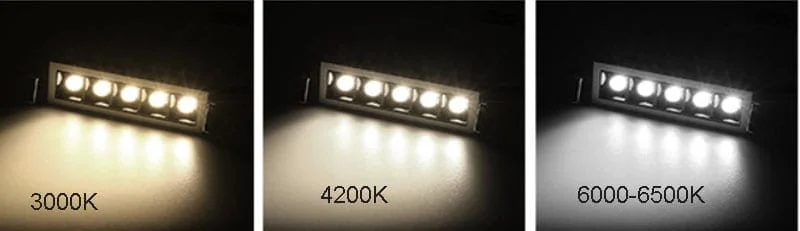

Temperatura de color

♦ Si comparamos blancos por encima de 6000K, percibiremos una luz más fría; no la asociaremos automáticamente con mayor atención, motivación o rendimiento, sino que valoraremos preferencias y necesidades. ♦ Para cocinas, oficinas y zonas de trabajo podremos estudiar 4000K-4500K, habitualmente denominado blanco neutro, en relación con la actividad y el resto de la instalación. ♦ En dormitorios, restaurantes y zonas de estar podremos comparar temperaturas inferiores a 3000K, de aspecto cálido, junto con los materiales y el ambiente buscado.

Compararemos muestras junto al resto de las luminarias para elegir el aspecto cálido o frío. No utilizaremos la temperatura de color como medida de reproducción cromática, calidad global o deslumbramiento.

Instalación

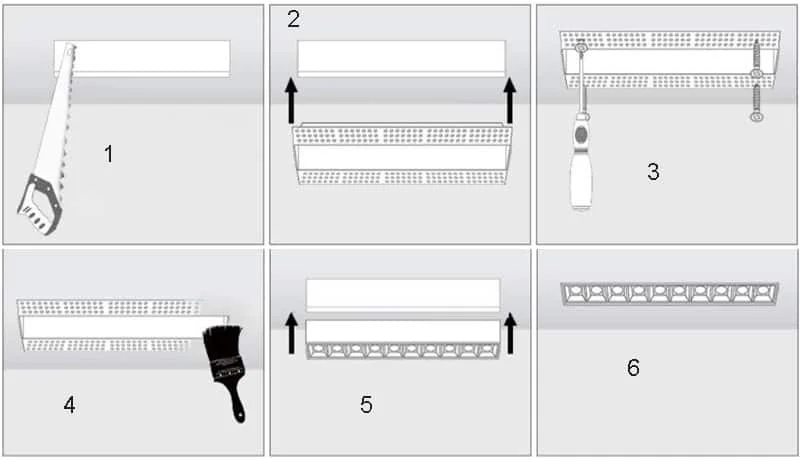

Paso 1: marcaremos la posición y abriremos el alojamiento con las cotas del plano. Paso 2: dejaremos limpia la zona e instalaremos el perfil como indique el manual. Paso 3: sujetaremos las piezas de integración con tornillos apropiados. Paso 4: ejecutaremos un acabado compatible con perfil y techo. Paso 5: esperaremos a que seque antes de acoplar el cuerpo luminoso. Paso 6: revisaremos fijaciones y conexiones antes de alimentar de nuevo y comprobar el equipo.

Preguntas frecuentes

Aplicaciones

Si necesita una línea de luz integrada en el techo, valore la alineación y cómo se resuelven sus extremos. Puede seleccionar la forma de montaje y el difusor para la actividad prevista en ese interior.

Preparación de la instalación

En el diseño de la línea verificaremos recorrido, anclajes y empalmes del perfil. Identificaremos los accesorios del montaje solicitado y dejaremos un acceso practicable al driver.

Criterios para concretar el pedido

Compararemos el flujo de la luminaria terminada con su difusor. No usaremos la emisión del módulo LED aislado como si fuera el resultado óptico del conjunto.

Antes de aprobar una línea continua pediremos un detalle o una muestra de su empalme. Evaluaremos si mantiene la alineación y la continuidad del difusor y si aparecen sombras en la unión.

Información accesible de las imágenes

Imagen 1 · Contenido del producto

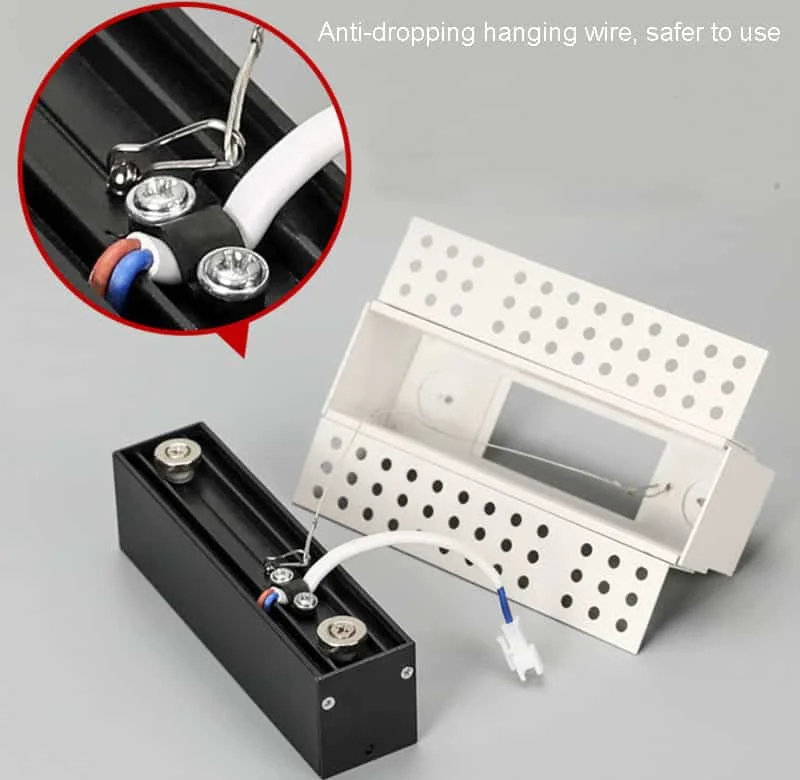

• Cable de retención anticaída: instalar según las instrucciones.
