Carril magnético LED: del trazado al pedido completo

Dejamos documentadas la compatibilidad y las necesidades de mantenimiento de todos los elementos. La guía distingue componentes y formatos de catálogo de las condiciones propias de cada serie. Antes de encargar una vivienda o un comercio, coordinamos trazado, techo y acceso a fuentes. Además de la anchura visible, comprobamos carga, control, fijación, tensión y contactos: la posibilidad de reorganizar puntos de luz depende de un sistema definido correctamente.

Si prevés cambios futuros en una oficina, tienda o sala de exposición, puedes valorar el carril magnético por su flexibilidad. Su presencia creciente en proyectos comerciales responde, entre otros motivos, a la posibilidad de ajustar la distribución y organizar el montaje.

Aquí puedes estudiar el funcionamiento y los componentes del sistema para preparar su instalación, prever el mantenimiento y comprobar qué elementos son compatibles.

¿Cómo elegir un sistema de carril magnético?

Elegimos referencias identificables con posibilidades de reposición y compatibilidad documentada entre accesorios, luminarias y perfil. No aceptamos la anchura compartida ni el parecido con otras marcas como prueba de que los productos puedan mezclarse.

Podemos ordenar la elección en cinco decisiones: dibujar el trazado, seleccionar el perfil, definir módulos, completar accesorios y resolver alimentación. Contrastamos cada paso con medidas y funciones previstas.

Paso 1: Defina el trazado del carril para el espacio

Adaptamos el dibujo a las superficies que necesitan luz. Los 4 ejemplos de trazado son cuadrado, líneas paralelas, I y L.

Descripción y texto de la imagen

• Forma cuadrada
• Forma de U
• Forma de L
• Forma de I

Puedes emplear un contorno cuadrado para rodear una zona de actividad de la oficina o del salón.

Si quieres abarcar varios lados de una estancia, puedes estudiar un recorrido en U.

Un recorrido en L te permite acompañar un giro del pasillo o delimitar parte de una habitación.

Para iluminar siguiendo una línea recta, puedes plantear un recorrido en I.

Paso 2. Elección de un carril magnético adecuado.

Antes de elegir entre las 4 formas de montaje citadas, revisamos cuáles admite la serie documentada.

1. Carril empotrado: requiere coordinar el alojamiento y las fijaciones con la construcción del techo.
2. Carril sin marco: se integra en el acabado mediante el sistema previsto por el fabricante. Compruebe la secuencia de obra y el soporte.
3. Carril de superficie o suspendido: puede utilizarse cuando no hay espacio de empotramiento, con el kit compatible y las fijaciones adecuadas.

Descripción y texto de la imagen

• Carril empotrado
• Carril sin marco
• Carril de superficie/colgante

Comprobamos profundidad y holguras del empotrado: los 5–7 cm citados solo orientan sobre determinados montajes. Tampoco interpretamos «cuatro en uno» como libertad de instalación fuera de las variantes autorizadas en la documentación.

Paso 3. Elección de luces magnéticas LED.

Descripción y texto de la imagen

• Luz lineal magnética
• Foco de rejilla magnético
• Foco de carril magnético
• Focos plegables

focos lineales magnéticos

Datos técnicos de la referencia ilustrada

modelo	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
Potencia	6Vatios	12Vatios	18Vatios	24Vatios	30Vatios
Dimensiones (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

Verificamos en el equipo suministrado las opciones de regulación, SDCM<5, 90 lm/W, CRI80 y la óptica de 24°; para 50 000 horas pedimos criterio y condiciones de ensayo. Las menciones 110/220 V AC pueden describir la entrada de la fuente u otras variantes, no permitir alimentación directa de un módulo de 48 V. Confirmamos 48 V DC tanto en fuente como en luminaria para esa versión, y usamos las dimensiones y referencias de la tabla como ejemplo original.

Consulta las referencias de la familia en Más detalles.

Paso 4. Elegir los accesorios

Con el recorrido definido, hacemos la relación de conectores, uniones y puntos de entrada de alimentación que admite la serie.

Descripción y texto de la imagen

• Adaptadores y conectores L
• Cables de suspensión
• conector horizontal

Paso 5. Elegir la fuente de alimentación

Puedes comparar las dos disposiciones de alimentación descritas a continuación:

• Fuente integrada de 48 V: las potencias de 100 W y 200 W son ejemplos. Verifique compatibilidad, temperatura, acceso y límites de carga de la serie. Información relacionada: THD.
• Fuente externa: las referencias de 100 W, 200 W y 350 W ilustran otras opciones. No es automáticamente de mayor calidad por estar fuera del carril. Los valores de THD deben confirmarse con condiciones de ensayo.
• Coloque la fuente en un emplazamiento accesible y permitido por su manual, con ventilación adecuada. No utilice una salida de aire acondicionado como ubicación genérica sin verificar ambiente y montaje.

Descripción y texto de la imagen

• Dos configuraciones de alimentación: driver externo y adaptador de entrada, o driver integrado.
• El esquema señala alimentación de entrada 110–240V.

¿Qué es la iluminación de carril magnético y cómo funciona?

Confirmamos los rangos y la compatibilidad del conjunto: la referencia presenta entrada AC110-220V y salida DC48V en su fuente. En Iluminación de carril magnético, los contactos del perfil alimentan módulos sujetos mediante imanes y los elementos de retención específicos del sistema.

Con los conectores compatibles podemos dibujar L, U o cuadrados. No desplazamos ni retiramos equipos con tensión salvo autorización expresa. Reubicamos los módulos únicamente según el procedimiento del fabricante, como sucede con ciertos Focos LED de carril, y dentro de la misma serie compatible.

Tamaño del sistema de iluminación de riel magnético

Revisamos medidas completas, fijación y módulos admitidos en lugar de elegir solo por altura disponible. Los anchos 15 mm, 20 mm y 35 mm identifican ejemplos de familias; 1 m, 2 m y 3 m son longitudes de suministro habituales en la referencia.

¿Cuáles son los componentes del sistema de iluminación de riel magnético?

Antes de pedir, identificamos cada componente y su cometido: control, alimentación, accesorios, luminarias y carriles deben formar una combinación compatible.

Carril magnético

• Los formatos M15, M20 y M35 citados corresponden a tres anchuras de ejemplo. El módulo debe ser de una serie compatible; la coincidencia de anchura no basta para asegurar encaje, contacto eléctrico y retención.

Descripción y texto de la imagen

• Anchura de 15mm
• Anchura de 20mm
• Anchura de 35mm

• Según la serie, puede elegirse montaje empotrado, suspendido o en superficie . Compruebe los accesorios previstos.

Descripción y texto de la imagen

• Carril magnético 4 en 1: instalación en superficie, suspendida, sin marco o empotrada mediante accesorios.
• Se señalan los cables de suspensión y las piezas de empotramiento.
• Longitudes indicadas: 1000mm, 1500mm, 2000mm y 3000mm.

Tipos de luminarias de carril magnéticas

En la tabla puedes observar ejemplos de módulos suspendidos, orientables, de rejilla o lineales. Comprueba la compatibilidad y el procedimiento del sistema antes de añadirlos o cambiar su posición.

Nombre	Dimensiones	Potencia	Eficacia (lm/W)	Ángulo de apertura	Aplicaciones
Módulos magnéticos: focos con rejilla	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	Iluminación de acento
Focos plegables magnéticos	110mm, 220mm	6W 12W	90lm/W	24°	Iluminación de acento
Módulos magnéticos: Luminarias lineales	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	iluminación general
Foco de carril magnético	D50mm, D60mm	10W 15W 20W	90lm/W	24°	Iluminación de acento
Luminaria colgante magnética	D30mm*H300mm	5W	90lm/W	24°	Iluminación de acento

Si necesitamos otros formatos, verificamos disponibilidad y compatibilidad de módulos esféricos o cilíndricos.

Accesorios

Cerramos el pedido después de revisar la documentación de montaje y la pertenencia a una serie compatible. La lista de accesorios puede incluir conectores de trazado, uniones, alimentadores y fuentes internas o externas.

Descripción y texto de la imagen

• Esquina horizontal
• Esquina vertical
• Conector L
• Fuente integrada
• | Conector
• Driver externo

Instalación de luminarias de carril magnéticas

Antes de insertar módulos, revisamos compatibilidad, continuidad y fijaciones. Encargamos el montaje de fuente y carril a personal competente, con el circuito desconectado y siguiendo el manual. La retención magnética no elimina ni el cableado ni las comprobaciones eléctricas, aunque las luminarias sean desmontables.

Puedes comparar estas 4 maneras de montar un sistema de iluminación magnética.

• Montaje empotrado, coordinado con la construcción del techo.
• Montaje en superficie, con fijaciones adecuadas al soporte.
• Montaje suspendido, con el kit y la altura previstos.
• Montaje sin marco, siguiendo las piezas de integración y el procedimiento de la serie.

Pedimos las instrucciones específicas de la serie para la modalidad de montaje seleccionada.

Problemas comunes para los contratistas que compran luminarias de carril magnéticas

Incompatibilidad entre carril y módulos

No te fíes del parecido entre módulos y perfiles: fabricantes distintos pueden utilizar separaciones, contactos de cobre y clips diferentes. Esa variación explica una incompatibilidad frecuente, en la que el accesorio no encaja o no conecta correctamente.

Caída de tensión y funcionamiento inestable

Aunque leas DC48V en ambos sistemas, comprueba sus límites particulares de carga y longitud. Una caída de tensión puede restar luz al final del trazado y una fuente insuficiente o mal utilizada puede causar inestabilidad; una potencia nominal mayor no provoca por sí sola una sobrecarga.

Materiales y contactos del carril

Si el diseño, el mantenimiento o el montaje no son adecuados, puedes encontrar estas incidencias:

• Deformación del perfil o de sus fijaciones.
• Oxidación o mal contacto eléctrico.
• Pueden producirse arcos eléctricos y sobrecalentamiento localizado.

Ten presente que estos fallos pueden comprometer la fiabilidad y la seguridad del conjunto.

Mala calidad de la luz

Observamos también diferencias visibles de temperatura de color entre módulos. Para el índice cromático, contrastamos una declaración como Ra90 con ensayos y ficha de la referencia, sin dar por válido el resultado únicamente por su nombre comercial.

Revisa el proyecto si aparecen áreas oscuras, distribución irregular o deslumbramiento; una óptica mal resuelta puede originar esos problemas.

Problemas estructurales y de instalación

• Juntas desiguales que afectan la apariencia general
• Clips demasiado flojos (riesgo para la seguridad) o demasiado apretados (mantenimiento difícil)
• Mala coordinación con los techos, lo que provoca grietas o desalineación.

También debes considerar que una planificación deficiente o conexiones incorrectas pueden dañar el sistema completo.

Mantenimiento y fiabilidad a largo plazo

Durante el uso prolongado puedes encontrarte con otras incidencias:

• Parpadeo o zumbido por problemas de alimentación, driver o control.
• Pérdida de retención o deterioro de fijaciones.
• La oxidación del cobre provoca iluminación intermitente.

Incluye en la evaluación el mantenimiento adicional que pueden exigir esos problemas.

Documentación de conformidad y servicio posventa

Para suministros a España, pedimos la documentación de conformidad correspondiente al equipo y a sus funciones. No equiparamos CE con FCC ni los tratamos como certificados generales de calidad: verificamos qué documentación resulta aplicable al producto y al destino.

• Los productos pueden no pasar la inspección o los controles de cumplimiento.
• No hay repuestos ni soporte técnico disponible
• Es posible que los proveedores no proporcionen servicios a largo plazo.

Valora cómo estas carencias pueden poner en riesgo la entrega y el mantenimiento posterior del proyecto.

En la elección, revisamos la estabilidad y seguridad del conjunto junto con su compatibilidad y la disponibilidad de asistencia a largo plazo.

¿Sus rieles son compatibles con otras luminarias o solo con las que fabrica su empresa?

No combinamos marcas sin confirmar sus referencias. Los sistemas de 20 mm y 35 mm necesitan módulos correspondientes, pero también verificamos control, enclavamiento, contactos y tensión; coincidir en anchura no demuestra interoperabilidad.

¿Qué anchura de carril elegir: 20mm o 35mm?

Al comparar familias de 20mm y 35mm, revisamos espacio en profundidad, funciones y óptica, además de módulos, dimensiones y carga admitida. No asignamos usos comerciales o residenciales únicamente por el ancho del perfil.

¿Qué distancia debe dejarse entre el carril y la pared?

Elegimos altura, separación y óptica a partir de la superficie iluminada y la uniformidad requerida. Los 40–60 cm del ejemplo orientan un caso, sin establecer una regla general de distribución.

¿Pueden regularse las luminarias de carril magnético?

Confirmamos si los equipos admiten mando, pasarela o Tuya, porque compartir protocolo no asegura todas las funciones. Las indicaciones 3CCT y WIFI 2.4G pertenecen a variantes específicas. Puedes encontrar regulación 0-10V, Regulación DALI o control inteligente mediante Wi-Fi, Bluetooth Mesh o Zigbee, según la referencia.

¿Existe alguna desventaja al utilizar este tipo de luminaria?

Comparamos el coste del conjunto con prestaciones equivalentes, incluyendo instalación, mantenimiento, fuentes y accesorios. No aplicamos una regla de precio triple respecto a otras alternativas, ya que ese multiplicador no es universal.

¿Vienen en diferentes colores?

Al elegir la Temperatura de color, considera la apariencia que quieres dar a los materiales y al espacio. Entre las opciones citadas figuran blanco frío 6000-6500 K, neutro 4000K-4500K y cálido 3000K.

Coordinamos el color del perfil con el techo y comprobamos qué acabados ofrece la serie, por ejemplo blanco o negro.

¿Cuál es el precio de la iluminación con riel magnético?

No interpretes la tabla histórica en USD como una oferta actual de HOYUWO LED ni como precio puesto en España. El presupuesto varía con cantidades, configuración, anchura y condiciones de suministro.

Nombre	Carril magnético	Proyector lineal magnético	Foco de carril magnético	Focos plegables magnéticos	Luminaria magnética suspendida	Foco magnético con rejilla
precio unitario	1.8USD-6.8USD/metro	$1.48-$7.98usd/piezas (10W-30W)	$3.18-$8.68/piezas (10W-25W)	$2.58-11.98/piezas (6W 12W 18W)	$7.98/piezas	$1.28-7.98/piezas (6W 12W 18W 24W 30W)

¿Por qué los precios varían tanto entre Fabricantes de luminarias de carril magnéticas?

1. Diferentes materias primas

• Carcasa de aluminio. Compare rigidez, geometría y comportamiento térmico, sin deducir calidad solo del peso. Una diferencia entre una etiqueta de 20W y una medición de 15W requiere comprobar condiciones y documentación; no demuestra por sí sola una práctica general de los proveedores.
• Adaptador. Compruebe materiales de los contactos, resistencia mecánica y comportamiento de la envolvente. La compatibilidad y los ensayos del conjunto son más útiles que una clasificación basada solo en el precio.

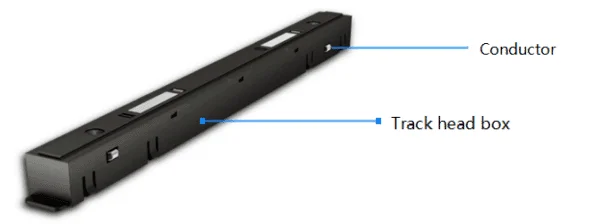

Descripción y texto de la imagen

• Conductor eléctrico y caja del adaptador de carril.

2. Diferencias en la electrónica de alimentación

Utilizamos los dibujos para entender construcciones distintas, sin establecer una escala general de calidad. Revisamos mantenimiento, regulación, compatibilidad y gestión térmica tanto en diseños integrados como en los que separan etapas electrónicas.

Descripción y texto de la imagen

• Comparación de dos configuraciones:
• 1. Versión estándar con driver LED independiente integrado. La ilustración la presenta como una opción de mayores prestaciones y mayor coste.
• 2. Versión DOB, de menor coste: los componentes del driver se sitúan en la misma placa PCB que los chips LED.
• Se señalan los chips OSRAM y el driver LED independiente.

3. Diferentes procesos de montaje y servicio postventa

Solicitamos información sobre ensayos, montaje e interfaces térmicas sin inferir los controles del fabricante a partir del precio. Cuando el diseño exige pasta térmica, esta favorece el paso de calor, pero no reemplaza la sujeción mecánica de la placa.

4. Condiciones del mercado de origen

Como referencia relacionada figura luminarias de carril magnéticas en Nigeria. Para un suministro destinado a España, valoramos documentación y coste completo. Igualamos especificación, volumen, cadena de suministro y condiciones comerciales antes de comparar países, porque esas variables pueden cambiar la conclusión.

¿Dónde se utilizan las luces magnéticas LED?

En casa puedes combinar acentos y luz general mediante estos sistemas en salones, dormitorios, cocinas o comedores.

En comercios y oficinas puedes integrarlos con Paneles LED y downlights, asignando a cada solución la función que corresponde a la zona.

Reservar acceso a la fuente antes de cerrar el techo

Sitúa la alimentación en el plano y comprueba cómo podrá extraerse para revisarla o sustituirla. Coordina ese acceso con registros, mobiliario y acabados; un trazado visualmente limpio debe seguir permitiendo mantener la electrónica sin desmontajes improvisados.

Preparar un inventario por tramo y escena

Relaciona cada tramo con sus módulos, uniones, alimentadores y función luminosa. Ese inventario permite detectar accesorios pendientes y comprobar qué elementos deberán moverse cuando cambie la distribución del local, siempre dentro de las posibilidades de la serie.

Definimos la compra para conocer el coste real y detectar diferencias de regulación, contactos o anchura antes de terminar el techo. El trazado contempla mantenimiento, fuentes accesibles y márgenes según las instrucciones. Si acabado o compatibilidad son decisivos, pedimos muestra y guardamos la serie para ampliar. Revisamos transporte, documentación, cantidades y condiciones además del precio unitario, y solicitamos un presupuesto completo de carril, módulos, conectores, control y alimentación para España.
